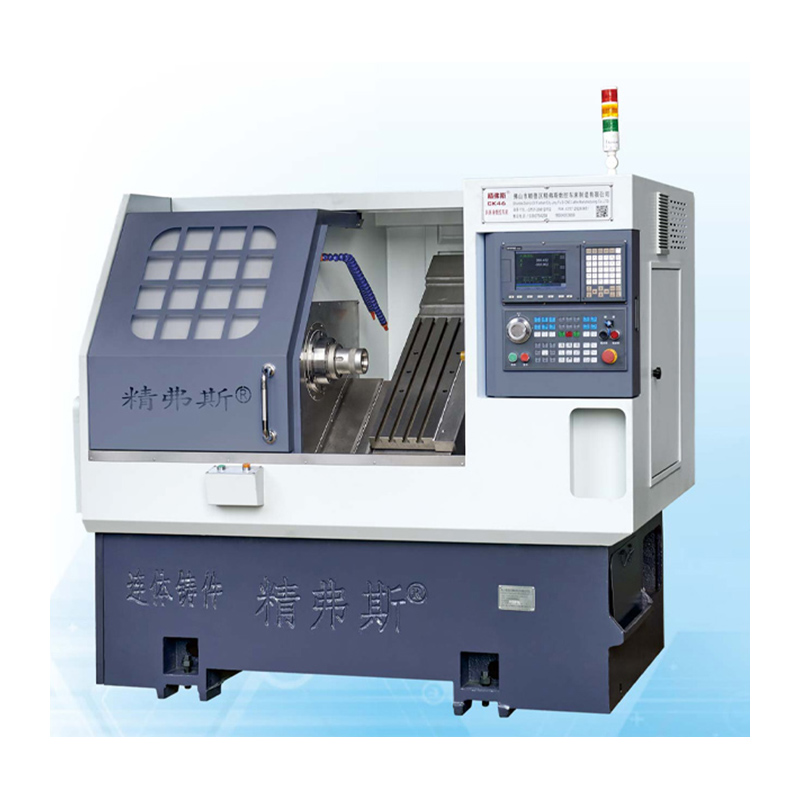

CNC tekinimo staklės su pasvirusiu lova

„Jingfusi® CNC“ tekinimo staklės su pasvirusiomis lovomis yra pagaminta iš pasirinkto aukštos kokybės dervos smėlio, o pagrindinė lova yra vientisa liejama ir taikoma griežtai senstančiam gydymui. Jis pasižymi dideliu tvirtumu, puikiu smūgio absorbcijos našumu ir stiprumu, kuris užtikrina mašinos stabilumą. Prie centro montuojamas ir iš anksto ištiestas sraigtinio strypo montavimo metodas pagerina staklių tvirtumą ir apdorojimo tikslumą.

Modelis:CK46

Siųsti užklausą

Prekės aprašymas

„Jingfusi® CNC“ tekinimo staklės su pasvirusiomis lovomis pasižymi patogaus lusto pašalinimo, išsamių funkcijų, puikaus našumo, didelio tvirtumo, didelio efektyvumo ir aukšto tikslumo savybėmis. Daugiausia naudojami automobilių dalyse, vandentiekio vožtuvuose, formose ir kitose pramonės šakose. Jis taip pat tinka velenų, diskų ir kitų dalių su sudėtingais dydžiais, įvairių dydžių ir aukšto tikslumo reikalavimų perdirbimui. Jis gali automatiškai atlikti vidinių ir išorinių apskritimų, griovelių, kūgių, sferinių paviršių, įvairių metrinių ir colių sriegių bei kitų sukamųjų korpusų ir kitų sukamųjų korpusų lusto apdorojimą. Visi liejiniai yra pagaminti iš dervos smėlio, kuris buvo gydomas senėjančiu ir turi gerą stabilumą, didelį stiprumą ir gerą tikslumo sulaikymą.

Mašinos kelionės schema

Informacija apie produktą

Parametrų sąrašas

projektas		vienetas	CK46	CK52	CK76
Maksimalus posūkio ilgis		mm	350
Maksimalus pasukimo skersmuo ant lovos		mm	Ø 500
Maksimalus riedlentelio posūkio skersmuo		mm	Ø 160
Lovos polinkis		°	35 °
Efektyvi x/z ašies kelionė		mm	1000/400 skersmuo
X/z ašies varžto specifikacijos		mm	32
X/z ašies geležinkelio specifikacijos		mm	35
X/z ašies variklio galia		Kw	1.3
Maksimalus greitas x/z ašies judėjimas		m/mano	24
Staklių ilgis x plotis x aukštis		mm	2100x1580x1800
Bendras visos mašinos svoris		Kg	2600
Peilio numeris		ištaisyti	8
Kvadratinio peilio dydis		mm	20x20
Apvalios skylės pjaustytuvo dydis		mm	Ø20
Bendra galia		kw	13	13	16
Vidutinė energijos suvartojimas		Kw / h	2	2	2.5
Pagrindinis velenas	Verplio galo veido forma		A2-5	A2-6	A2 -8


	Maksimalus verpstės greitis	r/min	6000 (nustatytas 4500)	4200 (nustatytas 3500)	3200 (nustatytas iki 2500)
	Verpstės variklio galia	Kw	7.5	7.5	11
	Vertės vertės sukimo variklio sukimo momentas	Nm	47,8 nm	47,8 nm	72 nm
	Maksimalus strypo perdavimo skersmuo	mm	Ø 45	Ø 51	Ø 75

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Aptikimo metodas	Gamyklos standartas


Verplio radialinis ritmas,		Aptikti išorinio kūgio bėgimą	0.0025


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.0025


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.0025


Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
