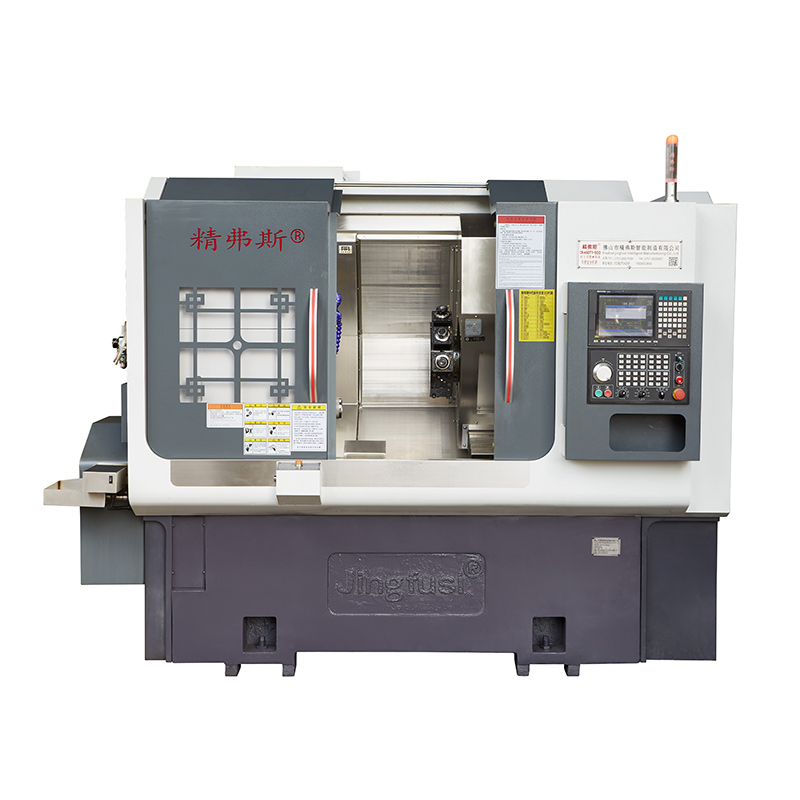

CNC frezavimas ir sukimasis kompozicinis aparatas

Frezavimo galimybės: CNC frezavimo ir sukimo kompozicinės mašinos sujungimas yra aprūpintas frezavimo įrankiais, kurie gali atlikti tokias operacijas kaip gręžimas, gręžimas, kontūravimas ir laiko tarpsniai. Šie įrankiai naudojami norint pašalinti medžiagą iš ruošinio, kad būtų sukurtos sudėtingos formos ir funkcijos.

Pasukimo galimybė: CNC tekinimo staklės su bokšteliu ir hidrauline uodegos atsargomis turi tekinimo veleną, turintį galimybę pasukti ruošinį. Šis verpstė naudojama pasukti operacijas, kurios apima medžiagos pašalinimą pjaustant, kai ruošinys sukasi. Pasukimas gali būti naudojamas kuriant cilindrines ir kūgines formas, taip pat siūlus.

Kelių ašių valdymas: CNC MILL-TURN MAŠINOS Dažnai yra kelios judesio ašys, leidžiančios tiksliai ir sudėtingai apdirbti. Šios ašys gali apimti x, y, z ir sukimosi ašis, kurios leidžia dalys apdirbti iš kelių kampų ir orientacijų.

Automatinis įrankių keitiklis: Bokštelio CNC posūkio ir frezavimo kombinuotoje mašinoje gali būti automatinis įrankių keitiklis, kuris gali greitai ir efektyviai pakeisti skirtingus pjovimo įrankius, leidžiančius nepertraukiamai apdirbti ir padidinti universalumą.

Ruošinio užuolaidos: Mašinoje yra įrengti mechanizmai, skirti saugiai užfiksuoti ir laikyti ruošinį vietoje apdirbimo metu, užtikrinant tikslumą ir pakartojamumą.

CAD/CAM integracija: CNC Mill-Turn Machines paprastai kontroliuoja kompiuterio programinė įranga, galinti interpretuoti CAD (kompiuteriu paremtą dizainą) ir CAM (kompiuteriu parengtą gamybą) failus. Tai leidžia tiksliai programuoti apdirbimo operacijas ir gaminti sudėtingas dalis.

Didelis tikslumas: Šios mašinos yra žinomos dėl savo aukšto tikslumo ir griežtų tolerancijų, todėl jos yra tinkamos pritaikymams, kuriems reikalingas sudėtingas ir tikslus apdirbimas.

Universalumas: CNC Mill-Turn Machines yra universalios ir gali būti naudojamos įvairiose pramonės šakose, įskaitant kosmoso, automobilių, medicininę ir bendrą gamybą.

Efektyvumas: Malimo ir posūkio operacijų derinys vienoje mašinoje padidina gamybos efektyvumą, nes tai sumažina kelių sąrankų ir perkėlimų tarp skirtingų mašinų poreikį.

Sudėtingos dalies gamyba: CNC MILL-TURN MAŠINOS yra idealūs gaminant sudėtingas dalis su frezuotomis ir pasukamomis funkcijomis, nes jos gali atlikti visas reikiamas operacijas vienoje sąrankoje.

Šios automatinės pasukimo ir frezavimo kombinuotos mašinos dažniausiai naudojamos gaminant komponentus ir dalis, kurioms reikalingas sudėtingas ir tikslus apdirbimas, pavyzdžiui, variklio komponentai, aviacijos ir kosmoso dalys, medicinos prietaisai ir dar daugiau. Jie yra vertingas šiuolaikinių gamybos procesų turtas, nes jie supaprastina gamybą ir padidina efektyvumą.

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas		Scheminė schema		Aptikimo metodas				Gamyklos standartas
Veleno radialinis ritmas				Aptikti išorinio kūgio bėgimą				0.0035
X ašies pakartojimo padėtis				Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.				0.003
Z ašies pakartojimo padėtis				Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.				0.003
Y ašies pakartojimo padėtis				Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.				0.004
C ašies pakartojimo padėtis				Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą				20 lanko sekundžių
C ašies padėtis sukama				Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus				72 lanko sekundės
Galios galvutės užspaudimo ritmas				Kūgio ritmas				0.015
Galios galvutės užspaudimo ritmas				Užrišdamas plakimą				0.01
Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
