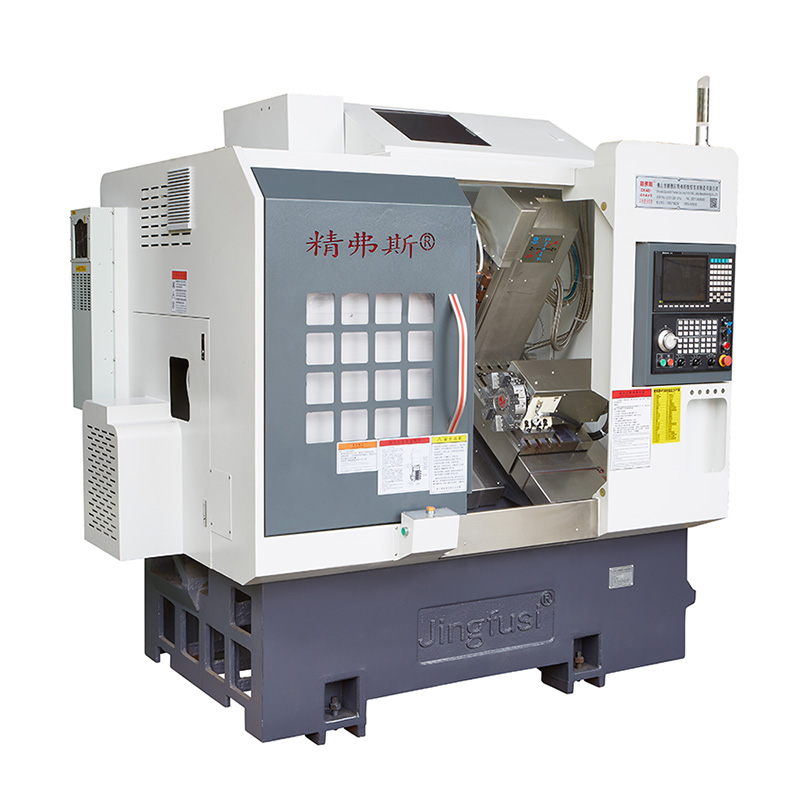

CNC kelių užduočių posūkio centro aparatas

Pristatome CNC daugiafunkcinį posūkio centrinę mašiną-aukščiausią aukštos kokybės tikslumo apdirbimo sprendimą. Ši galinga mašina buvo sukurta siekiant patenkinti net ir sudėtingiausių posūkio programų reikalavimus, todėl tai yra idealus pasirinkimas įmonėms, kurioms reikalingas aukščiausias tikslumo ir efektyvumo lygis.

Modelis:CK52-5+5+Y

Siųsti užklausą

Prekės aprašymas

Sukurtas iki paskutinio, CNC daugiafunkcinis posūkio centrinis aparatas yra patvari ir patikima mašina, galinti tvarkyti įvairias užduotis-pradedant nuo paprastų posūkių ir gręžimo operacijų ir baigiant sudėtingesnėmis užduotimis, tokiomis kaip frezavimas, sriegių pjaustymas ir dar daugiau.

Viena iš pagrindinių CNC daugiafunkcinio „Turning Center Machine“ savybių yra jo pažangi valdymo sistema, leidžianti operatoriams lengvai programuoti ir valdyti kiekvieną apdirbimo proceso aspektą, užtikrinant maksimalų tikslumą ir tikslumą. Su vartotojui patogia sąsaja šią mašiną lengva naudoti ir ją galima greitai pritaikyti atsižvelgiant į bet kurio darbo poreikius.

Be pažangios valdymo sistemos, CNC daugiafunkcinė sukimo centrinė aparatas taip pat gali pasigirti daugybe aukštos kokybės komponentų, įskaitant pažangią verpstės sistemą, aukšto tikslumo linijinius kreipiklius ir patvarią ketaus bazę. Šie komponentai veikia nepriekaištingai harmoningai, kad užtikrintų, jog kiekvienas darbas būtų baigtas iki aukščiausio lygio.

Nesvarbu, ar esate smulkusis verslas, ar didesnė korporacija, CNC daugiafunkcinė sukimo centrinė mašina yra puikus pasirinkimas visiems jūsų apdirbimo poreikiams. Dėl savo pažangių funkcijų, ilgalaikės konstrukcijos ir išskirtinio tikslumo ši mašina tikrai viršys jūsų lūkesčius ir suteiks jums metų patikimą, aukštos kokybės našumą.

Apibendrinant galima pasakyti, kad CNC daugiafunkcinė „Turning Center“ mašina yra aukščiausias sprendimas įmonėms, reikalaujančioms, kad būtų geriausios tiksliai apdirbti. Su patobulintomis funkcijomis, patogia vartotojui sąsaja ir patikima konstrukcija tikrai suteiks jums metų patikimą ir efektyvų našumą. Taigi kodėl laukti? Susisiekite su mumis šiandien ir sužinokite daugiau apie šią neįtikėtiną mašiną ir kaip ji gali pakeisti jūsų verslą.

Mašinos kelionės schema

Informacija apie produktą

Parametrų sąrašas

daiktas	turinys	vienetas	CK46-5+5+Y	CK52-5+5+Y
Apdorojimo apimtis	Pasisuka per lovą	mm	Ø 500
	Maksimalus išorinio apskritimo ilgis	mm	320
	Maksimalus strypo skersmuo	mm	Ø 45	Ø 51 ~ 55
Pagrindinė ašis	Maksimalus verpstės greitis	r/min	6000 (nustatytas 4000)	4500 (nustatytas 3500)
	Veleno galvos tipas		A2-5	A2-6
	Verpstė per skylę	mm	Ø 56	Ø 66
pašaras	X/z/y ašis maksimalus insultas	mm	800/470/310
	Maksimalus greitas x/z/y ašies judėjimas	m/mano	24 (18 nustatymas)/24 (18 nustatymas)/15 (8 nustatymas)
	X/z/y ašies varžtas	mm	32/32/25
	X/z/y ašies bėgis	mm	35/35/25
Peilio bokštas	Aštuonios stoties bokštelis	PCS	8 stotys gali būti aprūpintos dvigubų skylių įrankių laikikliais, neprivalomais su 12 stočių
Galios galva	Galios galvos įrankio laikymo forma		ER25
	Maksimalus galios galvutės greitis	r/min	6000 (nustatytas 4000), paprastai gali būti naudojamas apdoroti produktus nuo 4000
	Maksimalus montavimo gręžimo ir malimo galvos skersmuo	mm	Ø 16
	Atstumas tarp galios galvos veleno ir veleno	mm	65
Elektros mašinos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	7,5 kW/47,75 nm, pasirenkama 11kW/70,03Nm plieninėms dalims, kurių apdorojimo talpa yra 80 ir didesnė
	X/z/y ašies variklio galia/sukimo momentas	Kw / nm	„Yaskawa“ 1,8kW/11,5 nm. Pasirenkama naujos kartos 2.4 kW/reitingo 11,5 nm
	X/z galios galvos variklio galia/sukimo momentas	Kw / nm	2,4 kW/11,5 nm
	Maksimalus galios galvos variklio greitis	r/min	5000
kita	Veleno padėties nustatymo stabdžių įtaisas		Hidraulinis slėgis
	Lovos polinkis	°	35 °
	Peilio stalo plokštės ilgis x plotis	mm	700x290
	Staklių ilgis x plotis x aukštis	mm	2200x1580x2000
	Bendras visos mašinos svoris	Kg	3430
	Bendra galia	kw	13
	Vidutinė energijos suvartojimas	Kw / h	2

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Gamyklos standartas


Veleno radialinis ritmas		Aptikti išorinio kūgio bėgimą	0.0035


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Y ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.004


C ašies pakartojimo padėtis		Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą	20 lanko sekundžių


C ašies padėtis sukama		Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus	72 lanko sekundės


Galios galvutės užspaudimo ritmas		Kūgio ritmas	0.015

Galios galvutės užspaudimo ritmas		Užrišdamas plakimą	0.01

Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
