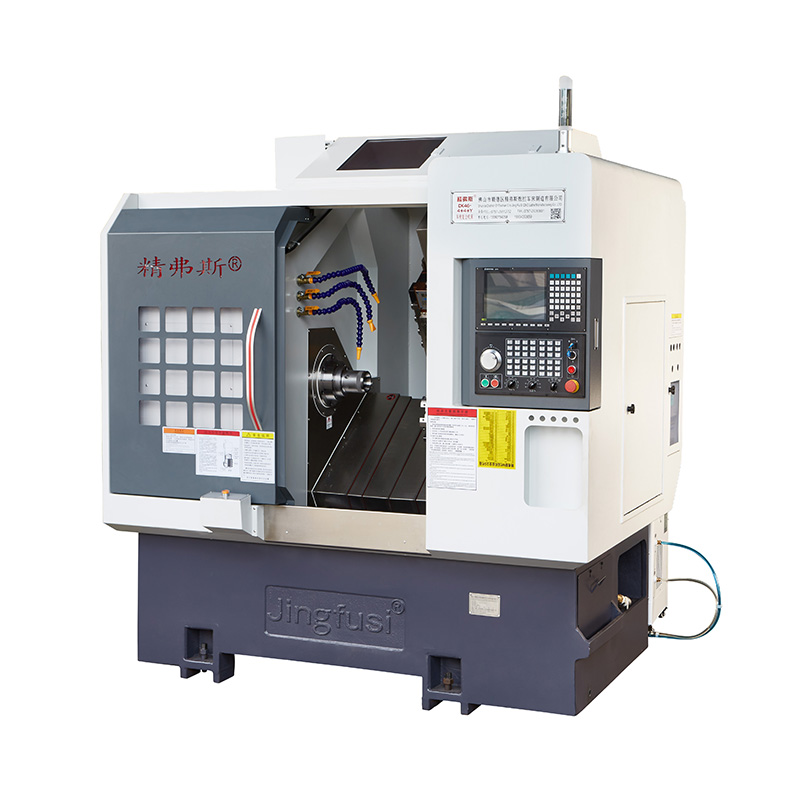

CNC pasukimo junginių apdirbimo centras

CNC sukimo malimo junginių apdirbimo centras yra idealus gaminant sudėtingus ir labai tikslius sukamuosius komponentus. Tai leidžia užbaigti daugumą, jei ne visos, apdirbimo operacijos vienoje sąrankoje. Tai ne tik garantuoja tikslumą, bet ir padidina produktyvumą bei ekonomiškumą.

Modelis:CK46-4+4+Y

Siųsti užklausą

Prekės aprašymas

CNC sukimo malimo junginių apdirbimo centro charakteristikos:

Sumažintas spaustukas: sumažina kelių užsegimo operacijų poreikį, padidina tiek efektyvumą, tiek tikslumą.

Greitas įrankio pakeitimai: palaiko greitųjų įrankių pakeitimus, supaprastina įrankio išdėstymą, kad būtų patogiau apdirbti.

Išsamus apdirbimas: siūlo įvairias funkcijas, palengvinančias sudėtinį galutinių veidų ir šonų apdorojimą, įgalinant universalias apdirbimo galimybes.

Mašinos kelionės schema

CNC Turning Milling Compound Machining Center

Informacija apie produktą

Parametrų sąrašas

daiktas	Tekinimo staklės modelis	vienetas	CK46-4+4+Y	CK52-4+4+Y
Apdorojimo apimtis	Pasisuka per lovą	mm	Ø 500
	Maksimalus išorinio apskritimo ilgis	mm	320
	Maksimalus strypo skersmuo	mm	Ø 45	Ø 51 ~ 55
Pagrindinė ašis	Veleno galvos tipas		A2-5	A2-6

	Verpstė per skylę	mm	Ø 56	Ø 66
	Maksimalus verpstės greitis	r/min	6000 (nustatytas 4500)	4500 (nustatytas 3500)
pašaras	Efektyvi x/z/y ašies kelionė	mm	800/470/260

	Maksimalus greitas x/z/y ašies judėjimas	m/mano	24 (18 nustatymas)/24 (18 nustatymas)/15 (8 nustatymas)
	X/z/y ašies varžtas	mm	32/32/25
	X/z/y ašies bėgis	mm	35/35/25
Peilio bokštas	Aštuonios stoties bokštelis	PCS	8 stotys gali būti aprūpintos dvigubų skylių įrankių laikikliais, neprivalomais su 12 stočių
Galios galva	Galios galvos įrankio laikymo forma		ER25


	Galios galvutės įrankis	PCS	Z ašis 4+X ašis 4, įdiegę 4 papildomus fiksuotus įrankių laikiklius
	Maksimalus galios galvutės greitis	r/min	6000 (nustatytas 4000), paprastai gali būti naudojamas apdoroti produktus nuo 4000
	Atstumas tarp galios galvos veleno ir veleno	mm	65
Elektros mašinos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	Naujos kartos 7,5kW, 47,75 nm. Plieninės dalys, kurių apdorojimo talpa viršija 80

	X/z/y ašies variklio galia/sukimo momentas	Kw / nm	1,3kW/8,39 nm
	X/z galios galvos variklio galia/sukimo momentas	Kw / nm	1,7 kW/8nm
	Maksimalus galios galvos variklio greitis	r/min	5000
kita	Veleno padėties nustatymo stabdžių įtaisas		Hidraulinis slėgis


	Lovos polinkis	°	35 °
	Staklių ilgis x plotis x aukštis	mm	2200x1580x1900
	Bendras visos mašinos svoris	Kg	3430
	Bendra galia	kw	13
	Vidutinė energijos suvartojimas	Kw / h	2

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Gamyklos standartas


Veleno radialinis ritmas		Aptikti išorinio kūgio bėgimą	0.0035


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Y ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.004


C ašies pakartojimo padėtis		Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą	20 lanko sekundžių


C ašies padėtis sukama		Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus	72 lanko sekundės


Galios galvutės užspaudimo ritmas		Kūgio ritmas	0.015

Galios galvutės užspaudimo ritmas		Užrišdamas plakimą	0.01

Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
