CNC bokštelio tipo automatinis tekinimo staklės

Džiaugiamės galėdami supažindinti jus su „Jingfusi®“ aukščiausios klasės CNC bokštelio tipo automatinėmis tekinimo staklėmis, siekiant pagilinti savo žinias apie šį išskirtinį produktą. Mes nuoširdžiai sveikiname tiek savo naujus, tiek vertinamus klientus tęsti savo partnerystę su mumis, kai stengiamės kartu šviesesnę ateitį.

Modelis:CK52T-600

Siųsti užklausą

Prekės aprašymas

Jūs nuoširdžiai kviečiate apsilankyti mūsų gamykloje ir ištirti naujausią, konkurencingai kainuojančią ir aukščiausios kokybės „Jingfusi® CNC“ bokštų tipo automatinę tekinimo staklę, kuri šiuo metu yra labai paklausa. Mes nekantriai numatome galimybę su jumis bendradarbiauti.

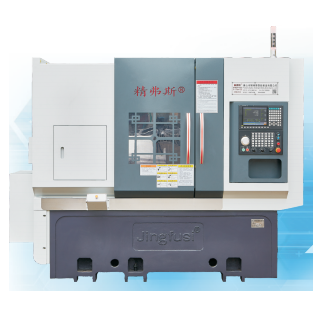

CNC bokštelio tipo automatinė tekinimo tekinimo detalė

CNC bokštelio tipo automatinis tekinimo staklės parametrų sąrašas

projektas	Turinys	vienetas	CK52T-600	CK76T-600	CK46T-600
Apdorojimo apimtis	Maksimalus verpstės sukimosi skersmuo	mm	Ø 800
	bloko tipas	mm	Ø 180 ~ 400
	Maksimalus posūkio ilgis	mm	560
	Maksimalus strypo skersmuo	mm	Ø 51 ~ 55	Ø 72	Ø 45
Pagrindinė ašis	Veleno galvos tipas		A2-6	A2 -8	A2-5
	Verpstė per skylę	mm	Ø 66	Ø 86	Ø 56
	Maksimalus verpstės greitis	r/min	4200	3200	6000
	Suklio nustatytas greitis	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
pašaras	Maksimali x/z ašies kelionė	mm	230/600
	Z ašies efektyvusis insultas	mm	570
	Maksimalus greitas x/z ašies judėjimas	m/mano	24
	X/z ašies nustatymas greitam judėjimui	m/mano	16/18
	X/z ašies ritininio varžto specifikacijos	mm	40
	X/z ašies matuoklio specifikacijos	mm	35/45
Dvylika padėties servo bokšto	Dvylika padėties servo bokštelio centro aukštis		100
	Peilio bokštas priešingas kraštas (išorinis skersmuo)	mm	385
	Bokšto aukštis	mm	100
	Bokštų ašmenų skaičius	ištaisyti	12
	Gretimo įrankio apdorojimo trukdžių skersmuo	mm	Ø180
	Fiksuotas įrankio laikiklio dydis	mm	25x25
	Peilio laikiklio rankenos skersmuo	mm	Ø25
Elektros mašinos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	11kW/įvertinti 72Nm	15kW/įvertinta 98nm	7,5 kW/reitingas 47 nm
	X/z ašies variklio galia/sukimo momentas	Kw / nm	„Yaskawa“ 1,8kW/11,5 nm. Pasirenkama naujos kartos 2.4 kW/reitingo 11,5 nm
	Bokštelio įrankio keičiamo variklio galios/sukimo momentas	Kw / nm	Naujos kartos 1,0 kW/3,1 nm
	Aušinimo sistemos variklio galia	Kw	0.3
	Aukšto slėgio aušinimo sistemos variklio galia	Kw	3
Uodegos	Uodegos taktas	mm	420
	Maksimalus uodegos išmetimo kaiščio smūgis	mm	100
	Uodegos išmetimo kaiščio pavaros forma		Hidraulinis, stiprus tvirtumas
	Uodegos viršutinė adatos kūgio skylės kūgis	Mk	„Mohs 5 #“, tiksliai apdirbant, nesiseka ir nesuka.
	Maksimalus atstumas tarp antgalio ir Chucko	mm	690
kita	Lovos polinkis	°	30 ° arba 15 °
	Staklių ilgis x plotis x aukštis	mm	2500x1600x1700
	Bendras visos mašinos svoris	Kg	Bendras visos mašinos svoris yra 4500 kg, jo pasirenkamas bendras svoris yra 3500 kg, atėmus 10000 juanių
	Bendra galia	kw	20
	Vidutinė energijos suvartojimas	Kw / h	3

CNC bokštelio tipas Automatinis tekinimo staklės MAŠINOS ĮRANGOS Tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Aptikimo metodas	Gamyklos standartas


Veleno radialinis ritmas		Aptikti išorinio kūgio bėgimą	0.0025


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.0025


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.0025


Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
