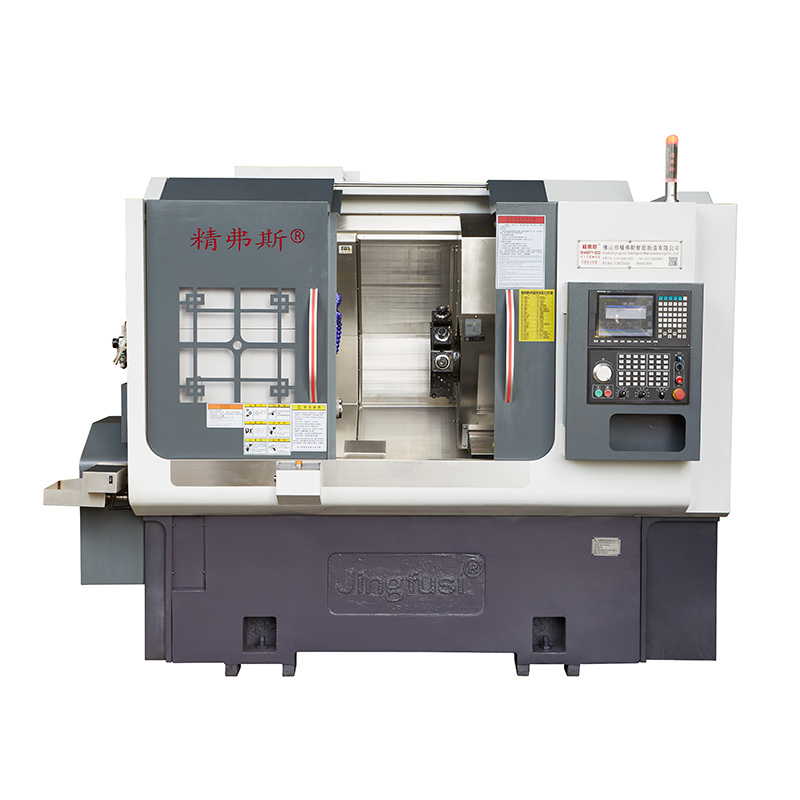

Kelių užduočių posūkio ir malimo CNC aparatas

Įdiegus daugiafunkcinį posūkio ir malimo CNC aparatą-puikus sprendimas, skirtas apdirbti sudėtingus komponentus, turinčius aukštą tikslumą ir efektyvumą. Šie CNC posūkio ir frezavimo centrai yra pastatyti tiek posūkio, tiek frezavimo operacijoms tvarkyti, todėl tai yra universalus priedas prie bet kurios CNC parduotuvės.

Modelis:CK46DTY

Siųsti užklausą

Prekės aprašymas

Viena iš pagrindinių šio daugiafunkcinių CNC tekinimo staklių savybių yra jos sugebėjimas atlikti kelias operacijas atliekant vieną ruošinį, o tai žymiai sumažina sąrankos laiką ir padidina produktyvumą. Jos pažangi CNC sistema kiekvieną kartą užtikrina nuoseklius ir tikslius rezultatus, todėl tai yra idealus pasirinkimas didelės apimties gamybai.

Kelių užduočių posūkio ir malimo CNC aparatas gali tvarkyti įvairias medžiagas, pradedant plastikais ir baigiant metalais, ir viskuo, kas yra tarp jų. Tvirta jo konstrukcija užtikrina išskirtinį ilgaamžiškumą ir ilgalaikį našumą, tuo tarpu dėl ergonomiško dizaino jį lengva valdyti ir prižiūrėti.

Šis CNC daugiafunkcinis gamyklos aparatas turi daugybę standartinių ir pasirenkamų funkcijų, kad patenkintų jūsų specifinius apdirbimo poreikius. Jo galingi verpstės ir pažengę pjovimo įrankiai suteikia išskirtinį greitį ir tikslumą, o automatinis įrankių keitiklis leidžia greitai ir lengvai pakeisti įrankį, nepertraukiant apdirbimo proceso.

Nesvarbu, ar jūs apdirbate sudėtingus kosmoso, gynybos, automobilių ar bet kurios kitos pramonės komponentus, CNC daugiafunkcinis posūkio centro aparatas yra puikus pasirinkimas. Dėl savo puikių našumo, universalumo ir patikimumo ši mašina tikrai viršys jūsų lūkesčius ir padės pakelti apdirbimo galimybes į kitą lygį.

Apibendrinant galima pasakyti, kad daugialypės užduočių posūkio ir malimo CNC aparatas yra žaidimų keitimas bet kurios CNC parduotuvės priedas. Tai siūlo neprilygstamą našumą, tikslumą ir efektyvumą, todėl tai yra puikus sprendimas visiems jūsų apdirbimo poreikiams. Nepraleiskite progos perkelti savo verslą į kitą lygį-šiandien investuokite į 5 ašies daugiafunkcinę CNC aparatą!

Mašinos kelionės schema

Automatic Turret Turning and Milling Machine

Informacija apie produktą

Parametrų sąrašas

daiktas	Tekinimo staklės modelis	vienetas	CK52DTY	CK76DTY	CK46DTY
Apdorojimo apimtis	Maksimalus verpstės sukimosi skersmuo	mm	Ø 700
	Maksimalus išorinio apskritimo ilgis	mm	520
	Maksimalus strypo skersmuo	mm	Ø 55	Ø 72	Ø 45
Pagrindinė ašis	Maksimalus verpstės greitis	r/min	4200 (nustatymas 3500)	3200 (nustatymas 2000)	6000 (rinkinys 4500)
	Veleno galvos tipas		A2 - 6	A2 -8	A2 - 5
	Verpstė per skylę	mm	Ø 66	Ø 86	Ø 56
pašaras	X/z/y ašis maksimalus insultas	mm	260/500/± 60
	90 ° galios galvutė, einanti per veleno centrą	mm	30
	Maksimalus greitas x/z/y ašies judėjimas	m/mano	24 (16 nustatymas)/ 24 (16 nustatymas)/ 14 (8 nustatymas)
	X/z/y ašies varžtas	mm	40
	X/z/y ašies ritininis takelis	mm	35/45/35
Galios bokštelis	Maitinimo bokšto modelis (galios bokštelis)	Bmt	BMT55
	„Power Head Collet“	Yra	ER32
	Fiksuotas įrankio laikiklio dydis	mm	25x25
	Gręžinio laikiklio koto skersmuo	mm	Ø32
Elektros mašinos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	11kW/įvertinti 72Nm	15kW/įvertinta 98nm	7,5 kW/reitingas 47 nm
	X/z/y ašies variklio galia/sukimo momentas	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional nauja karta3.1 kW /15 nm
	Bokštelio galios galvutės variklio galia/sukimo momentas	Kw / nm	Naujos kartos 3.1 kW/15 nm
	Didžiausias bokštelio galios variklio greitis	r/min	6000 (nustatymas 4000), bendras greitis ≤4000
	Maitinimo galvutės variklio galia/sukimo momentas	Kw / nm	3.1 kW/15 nm
	Bokštelio įrankio keičiamo variklio galios/sukimo momentas	Kw / nm	Naujos kartos1.0 kW /3.1nm
Uodegos	Uodegos taktas	mm	520
	Maksimalus hidraulinis uodegos smūgis	mm	100
	Uodegos viršutinė adatos kūgio skylės kūgis	Mk	Mohs 5#
	Maksimalus atstumas tarp antgalio ir Chucko	mm	690
kita	Veleno padėties nustatymo stabdžių įtaisas		Hidraulinė, pasirenkama programuojama
	Lovos polinkis	°	30 ° arba 15 °
	Staklių ilgis x plotis x aukštis	mm	2500x1680x1900
	Bendras visos mašinos svoris	Kg	5000 kg
	Bendra galia	kw	20
	Vidutinė energijos suvartojimas	Kw / h	3

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Aptikimo metodas	Gamyklos standartas


Veleno radialinis ritmas		Aptikti išorinio kūgio bėgimą	0.0035


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Y ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.004


C ašies pakartojimo padėtis		Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą	20 lanko sekundžių


C ašies padėtis sukama		Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus	72 lanko sekundės


Galios galvutės užspaudimo ritmas		Kūgio ritmas	0.015

Galios galvutės užspaudimo ritmas		Užrišdamas plakimą	0.01

Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
