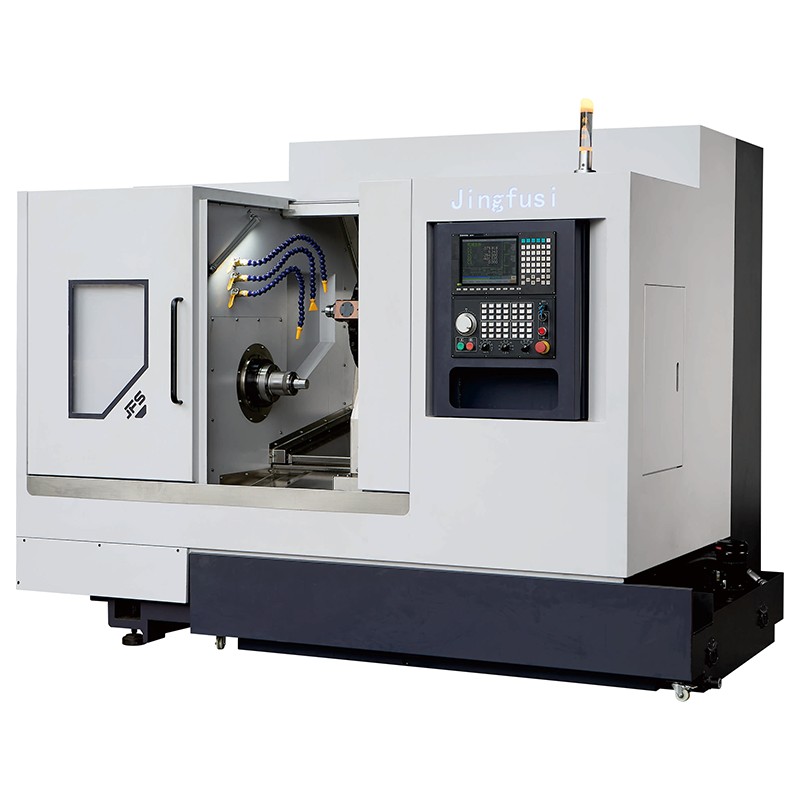

Power Turret CNC tekinimo staklės CK46 52 76DT

Jingfusi gamina aukštos kokybės Power Turret CNC tekinimo stakles CK46 52 76DT. Mes pasirenkame naudoti be pavarų modulinę transmisiją, kuri pašalina šilumos šaltinį nuo šaltinio ir yra palanki stabiliai apdirbimo tikslumo garantijai. Įrenginys integruoja frezavimo ir tekinimo funkcijas ir gali lanksčiai apdoroti sudėtingas medžiagas, tokias kaip nerūdijantis plienas, titano lydinys, anglinis plienas ir kt.

Modelis:CK46/52/76DT

Siųsti užklausą

Prekės aprašymas

Jingfusi Power Turret CNC tekinimo staklės CK46 52 76DT iš Kinijos gamyklos turi dvi didelio našumo galios galvutes, maksimalus 0° galios greitis normaliomis darbo sąlygomis gali siekti 8000 RPM, o 90° galios galvutė gali siekti 6500 aps./min.

Produkto funkcija

Atsižvelgiant į nuoseklią formą, liejimo organizavimą, senėjimo apdorojimą ir surinkimo tikslumą, virtuali Y ašis ir vertikali Y ašis turi savų pranašumų: virtualus Y ašies standumas yra geresnis, apvalumo reguliavimas yra be rūpesčių; Vertikalią Y ašies eigą lengva pratęsti, apdirbimo apdaila geresnė, programavimo sunkumai žemi ir greitai paleidžiamas.

Skiedrų šalinimo sistema naudoja integruotą šoninės ir galinės dalies dizainą, lankstų montavimo režimą, tinkantį įvairiems gamybos scenarijams. Be to, visas liejinys buvo atkaitintas, vibracinis sendinimas ir kitas daugiakanalis procesas, siekiant užtikrinti ilgalaikį stabilų įrangos veikimą ir veiksmingai pratęsti visos mašinos tarnavimo laiką.

Pagrindinė specifikacija

Tekinimo staklių modelis		vienetas	CK46DT virtualus Y	CK52DT virtualus Y	CK76DT virtualus Y	Remart
Apdorojimo pajėgumas	Maksimalus sūpynės skersmuo virš lovos	mm	700	ø700	700
	Maksimalus posūkio skersmuo	mm	Q300	0300	Ø300
	Maksimalus posūkio ilgis	mm	480	480	480
Verpstė	veleno hidraulinis griebtuvas	in	6"	8"	10"
	ašies centro aukštis nuo žemės	mm	1050	1050	1050
	Verpstės nosis	-	A2-5	A2-6	A2-8
	Veleno angos skersmuo	mm	Ø56	066	Q86
	Maksimalus strypo medžiagos skersmuo	mm	Ø45	051	072
	Maksimalus suklio greitis	aps./min	4500	4000	2000
	Veleno variklio galia/sukimo momentas	Valikuline konfiguratsioon O	7,5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	Maitinimo bokštelio modelis		BMT45-16T	BMT55-16T	BMT55-16T
Galios bokštelis	laikrodžio variklio maksimalus greitisgalia / orgu	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7.5Kw/22N.mor 11KW/42Nm	75Kw/22Nmor 1KW/42Nm
Galios bokštelis	spindfe endeass hrough	r/mm	8000 arba 6000	8000 arba 6000	8000 arba 6000
X/Z/Y ašies padavimas	×ZN ašis Maks.greitas važiavimo greitis	m/mano	24	24	24
	×ZY-xis variklio galia / sukimo momentas	Valikuline konfiguratsioon O	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×ZY ašies C3-grad Bll varžtai	-	32/40/40	32/40/40	32/40/40
	×/Z/Y ašies ritininiai kreipiamieji bėgiai	-	Valikuline konfiguratsioon o	Valikuline konfiguratsioon o	Valikuline konfiguratsioon o
	Xaxis efektyvi kelionė	mm	500	500	500
	Z ašies efektyvi eiga	mm	530	530	530
	Interpoliacija Y ašies efektyvioji eiga	mm	+48,-52	+48,-52	+48,-52
	Interpoliacijos Y ašies 90° galios galvutė eina per veleno centrą	mm	60	70	70
Įrangos specifikacijos	Mašinos grynasis svoris	kg	5000	5000	5100
	Bendra mašinos galia	KW	34	37	37
	Mašina L × P × A	mm	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

Staklės nuolatos optimizuojamos; aukščiau nurodytus parametrus žr. faktiniuose staklių duomenyse.

Neprivalomi elementai

Konfigūracijos elementas		CK46DT virtualus Y	CK52DT virtualus Y	CK76DT virtualus Y
Spindli ava läbimõõt	Mechaninis velenas	●	●	●
Spindli ava läbimõõt	Elektrinis velenas	O	O	O
valdiklis	SYNTEC valdiklis	●	●	●
Tiekimo ašis	2600x2050x2040	O	O	O
Tiekimo ašis	SYNTEC	●	●	●
32/40/40	Tiesioginės pavaros didelės spartos galios bokštelis	●	●	●
	Taivano Maikun jėgos turetas	O	O	O
	Vokiškas Paitech jėgos bokštelis	O	O	O
Suspaudimas	Patraukite spaustuką atgal	●	●	●
Suspaudimas	Chuck	O	O	O
Pagalbinė įranga	Dalių surinkimo įrenginys	O	O	O
	Maitinimo įrenginys	O	O	O
	Skiedrų konvejeris	O	O	O
	Automatizuotas robotas	O	O	O
	Alyvos rūko separatorius	O	O	O
