Tekinimo staklės CNC tekinimo staklės CK46 52-5+5+Y

Jingfusi teikia patvarias tekinimo stakles CNC tekinimo stakles CK46 52-5+5+Y pasauliniams klientams. Mūsų gaminį paprasta eksploatuoti ir prižiūrėti, o naudojant jį labai greitai, todėl klientams užtikrinamas itin aukštas gamybos efektyvumas. Kviečiame apsilankyti mūsų gamykloje.

Modelis:CK46/52-5+5+Y

Siųsti užklausą

Prekės aprašymas

Jingfusi yra tekinimo malūnų CNC tekinimo staklės CK46 52-5+5+Y gamykla. Toliau pateikiamos pagrindinės mūsų gaminio savybės:

. Šios staklės siūlo didesnį greitį, didesnį tikslumą ir geresnę paviršiaus apdirbimą mažų ir vidutinių dalių apdirbimui, palyginti su elektriniu bokšteliu.
. Maitinimo galvutė standartiškai komplektuojama su 65 mm ratų baze ir yra prijungiamo tipo, palengvinanti galios galvutės ar guolio pakeitimą ir supaprastinančią priežiūrą, o tai žymiai sumažina išlaidas po pardavimo.
. Frezavimo ir tekinimo funkcijos gali apdirbti sudėtingas medžiagas, tokias kaip nerūdijantis plienas, titano lydiniai ir anglinis plienas.
. Integruotas liejinys atkaitinamas, atkaitinamas, vibruojamas ir atliekami kiti senėjimo procesai, siekiant užtikrinti ilgalaikį stabilų apdirbimą ir pailginti staklių tarnavimo laiką.

Pagrindinė specifikacija

Tekinimo staklių modelis		vienetas	CK46-5+5+Y	CK52-5+5+Y	Remart
Apdorojimo pajėgumas	Maksimalus svyravimo skersmuo	mm	0480	0480
	Maksimalus derinimo skersmuo	mm	080	Q80
	Maksimalus posūkio ilgis	mm	320	320
Verpstė	Verpstės centro aukštis į žemę	mm	1150	1150
	Verpstės nosis	-	A2-5	A2-6
	Veleno angos skersmuo	mm	056	66 klausimas
	Maksimalus strypo medžiagos skersmuo	mm	045	Ø51
	Maksimalus suklio greitis		4500	4000
	Veleno variklio galia/sukimo momentas	R/min Kw/N.m	7,5Kw/47N.m	11Kw/72N.m	Pasirinktinai integruotas 11kW/60Nm; Pasirinktinai integruotas 22kW/170Nm

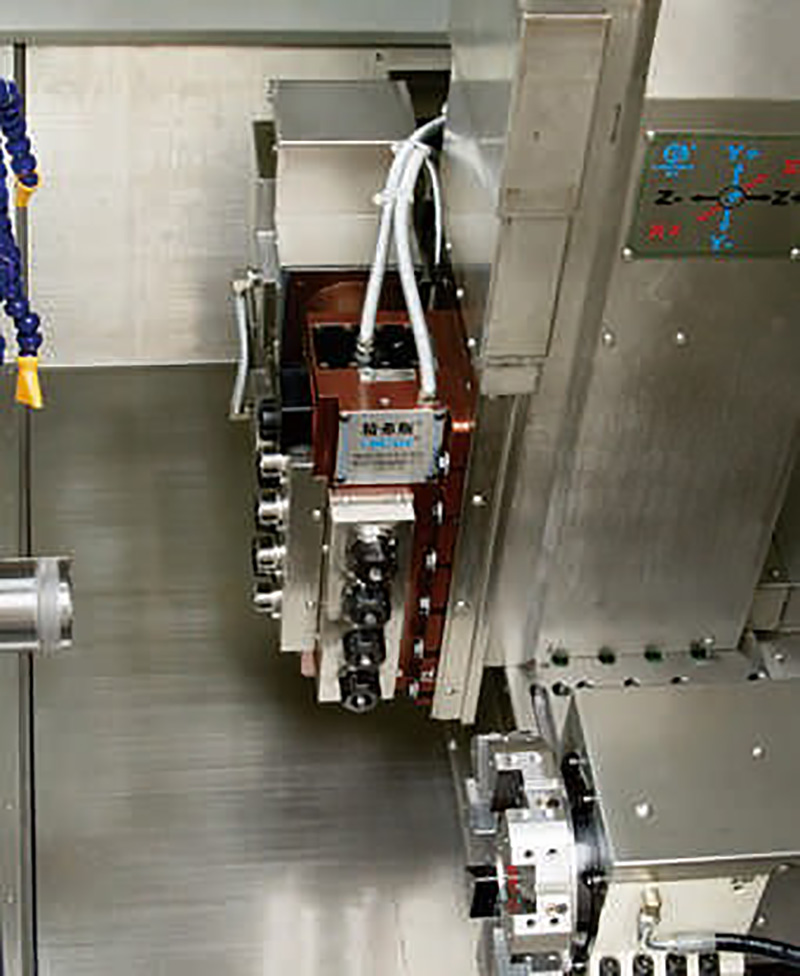

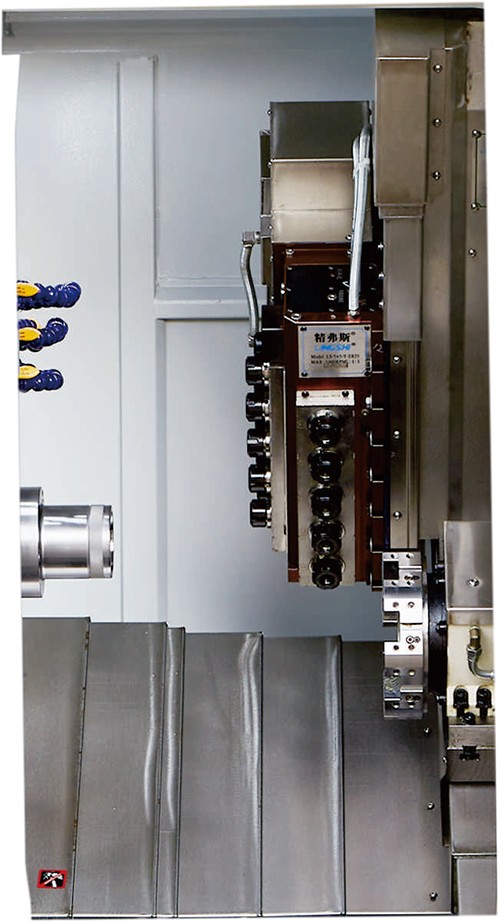

Power Turrett	Maitinimo galvutės surinkimo modelis	-	Fiksuota 5 + spindulio kryptis 5 + ašies kryptis 5	Fiksuota 5 + spindulio kryptis 5 + ašies kryptis 5
	Galingas galvos variklis	Valikuline konfiguratsioon O	SYNTEC2.4Kw/11.5N.m	SYNTEC2.4Kw/11.5N.m	Du varikliai varo dešimt galios galvučių
	Atstumas tarp velenų	mm	65	65
	Maksimali f galia	r/mm	5000	5000	4000 dažniausiai naudojamų
	Tod mouning Metho of Powe head		ER25	ER25
Servo bokštelis	Servo bokštelio modelis		MK-63RSV-8T	MK-63RSV-8T	Neprivaloma 12T
X/Z/Y ašies padavimas	XZ/Y ašis Maksimalus greitas važiavimo greitis	m/mano	24	24
	x/Z/Y ašies variklio galia/sukimo momentas	Valikuline konfiguratsioon O	YASKAWAI 1,8 KW / 11,5 Nm arba SYNTEC 2,4 KW / 11,5 Nm	YASKAWAI 1,8 KW / 11,5 Nm arba SYNTEC 2,4 KW / 11,5 Nm
	XZM-axi 3-gadeblsces	-	32/32/25	32/32/25
	X/ZY ašies ritininiai kreipiamieji bėgiai	-	35/35/30	35/35/30
	Xaxis efektyvi kelionė	mm	800	800
	Z ašies efektyvi eiga	mm	470	470
	Yaxis efektyvi kelionė	mm	310	310
	Interpolatsiooni Y-telje 90° jõupea läbib spindli keskpunkti	mm	70	70
Įrangos specifikacijos	Mašinos grynasis svoris	kg	3500	3600
	Bendra mašinos galia	KW	14	17.5
	Mašina L × P × A	mm	2200 × 1580 × 2000	2200 × 1580 × 2000

Staklės nuolatos optimizuojamos; aukščiau nurodytus parametrus žr. faktiniuose staklių duomenyse.

Neprivalomi elementai

Konfigūracijos elementas		CK46-5+5+Y	CK52-5+5+Y
Spindli ava läbimõõt	Mechaninis velenas	●	●
Spindli ava läbimõõt	Elektrinis velenas	O	O
valdiklis	SYNTEC valdiklis	●	●
valdiklis	FANUC valdiklis	O	O
Tiekimo ašis	2600x2050x2040	●	●
Tiekimo ašis	SYNTEC	O	O
Suspaudimas	Patraukite spaustuką atgal	●	●
Suspaudimas	Chuck	O	O
nuplaukite	8 darbo vietos	●	●
nuplaukite	12 darbo vietų	O	O
Pagalbinė įranga	Dalys surinkti įrenginį	O	O
	Maitinimo įrenginys	O	O
	Skiedrų konvejeris	O	O
	Automatizuotas robotas	O	O
	alyvos rūko separatorius	O	O
