Apdirbimo mašina

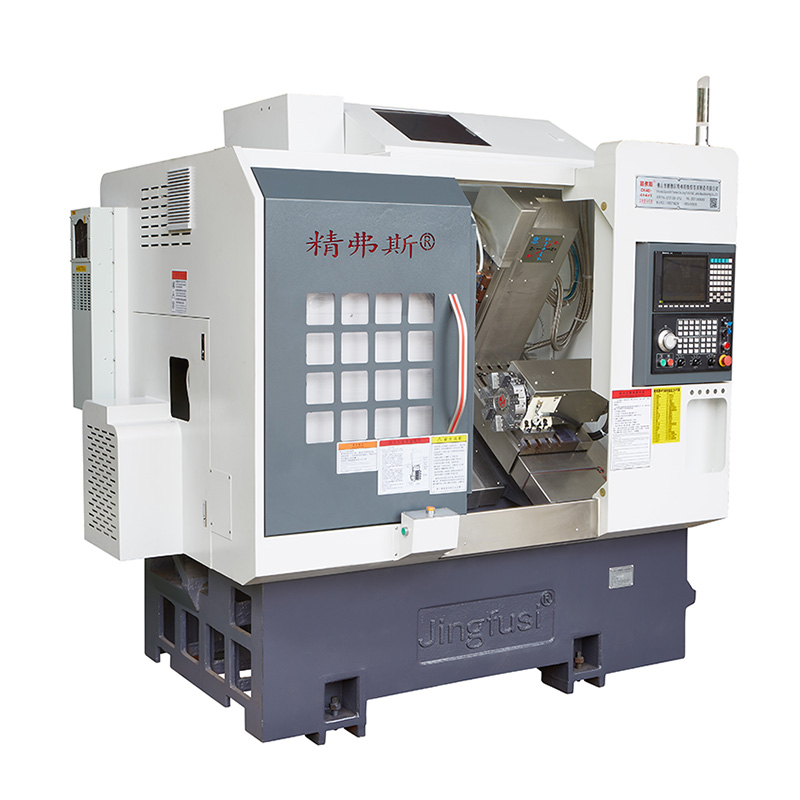

„JingFUSI®“ posūkio apdirbimo mašina yra ypač tinkama masinei dalių, turinčių sudėtingų formų, gamybai, tokioms kaip mikro komponentai, mikro velenai, elektroninės jungtys, akiniai, laikrodžiai ir įvairūs aparatūros priedai.
Modelis:CK52-5+5+Y

Siųsti užklausą

Prekės aprašymas

„Turn-Mill“ apdirbimo mašina pasižymi aukšto tikslumo ir didelio efektyvumo savybėmis. Jis gali perjungti kreipiamąjį įvorę ir jokios kreipiamos įvorės, atlikti tinkamą apdorojimą pagal ruošinio ilgį ir turi pagrįstą struktūrą. Visos trys ašys naudoja linijinius valcavimo kreiptulius, kurie turi gerą atsparumą nusidėvėjimui ir aukštai. , vairuojamas servo variklio, linijinės įrankių eilutės struktūra turi greito įrankio keitimo charakteristikas, CNC sistema turi visas funkcijas ir yra lengvai valdoma. Nereikia perdirbimo be rankovių ir nereikia šlifavimo medžiagų, o juos gali apdoroti dideliu greičiu ir labai tikslumu, o mažiausia likusi medžiaga yra tik 30 mm. Pasirenkamas šoninio apdorojimo įtaisas gali suvokti gręžimo ir frezavimo procesus.


Mašinos kelionės schema

Turn-Mill Machining Machine

Informacija apie produktą

Turn-Mill Machining Machine

Parametrų sąrašas

daiktas turinys vienetas CK46-5+5+Y CK52-5+5+Y
Apdorojimo apimtis Pasisuka per lovą mm Ø 500
Maksimalus išorinio apskritimo ilgis mm 320

Maksimalus strypo skersmuo		 mm Ø 45 Ø 51 ~ 55
Pagrindinė ašis Maksimalus verpstės greitis r/min 6000 (nustatytas 4000) 4500 (nustatytas 3500)
Veleno galvos tipas
A2-5 A2-6
Verpstė per skylę mm Ø 56 Ø 66
pašaras X/z/y ašis maksimalus insultas mm 800/470/310
Maksimalus greitas x/z/y ašies judėjimas m/mano 24 (18 nustatymas)/24 (18 nustatymas)/15 (8 nustatymas)
X/z/y ašies varžtas mm 32/32/25
X/z/y ašies bėgis mm 35/35/25
Peilio bokštas Aštuonios stoties bokštelis PCS 8 stotys gali būti aprūpintos dvigubų skylių įrankių laikikliais, neprivalomais su 12 stočių
Galios galva Galios galvos įrankio laikymo forma
ER25
Maksimalus galios galvutės greitis r/min 6000 (nustatytas 4000), paprastai gali būti naudojamas apdoroti produktus nuo 4000
Maksimalus montavimo gręžimo ir malimo galvos skersmuo mm Ø 16
Atstumas tarp galios galvos veleno ir veleno mm 65
Elektros mašinos Pagrindinis variklio galia/sukimo momentas Kw / nm 7,5 kW/47,75 nm, pasirenkama 11kW/70,03Nm plieninėms dalims, kurių apdorojimo talpa yra 80 ir didesnė
X/z/y ašies variklio galia/sukimo momentas Kw / nm „Yaskawa“ 1,8kW/11,5 nm. Pasirenkama naujos kartos 2.4 kW/reitingo 11,5 nm
X/z galios galvos variklio galia/sukimo momentas Kw / nm 2,4 kW/11,5 nm
Maksimalus galios galvos variklio greitis r/min 5000
kita Veleno padėties nustatymo stabdžių įtaisas
Hidraulinis slėgis
Lovos polinkis ° 35 °
Peilio stalo plokštės ilgis x plotis mm 700x290
Staklių ilgis x plotis x aukštis mm 2200x1580x2000
Bendras visos mašinos svoris Kg 3430
Bendra galia kw 13
Vidutinė energijos suvartojimas Kw / h 2

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas Scheminė schema Gamyklos standartas
Veleno radialinis ritmas Turn-Mill Machining Machine Aptikti išorinio kūgio bėgimą 0.0035
X ašies pakartojimo padėtis Turn-Mill Machining Machine Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą. 0.003
Z ašies pakartojimo padėtis Turn-Mill Machining Machine
 Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą. 0.003
Y ašies pakartojimo padėtis Turn-Mill Machining Machine Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą. 0.004
C ašies pakartojimo padėtis Turn-Mill Machining Machine Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą 20 lanko sekundžių
C ašies padėtis sukama Turn-Mill Machining Machine  Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus 72 lanko sekundės
Galios galvutės užspaudimo ritmas Turn-Mill Machining Machine Kūgio ritmas 0.015
Galios galvutės užspaudimo ritmas Turn-Mill Machining Machine
 Užrišdamas plakimą 0.01
Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
