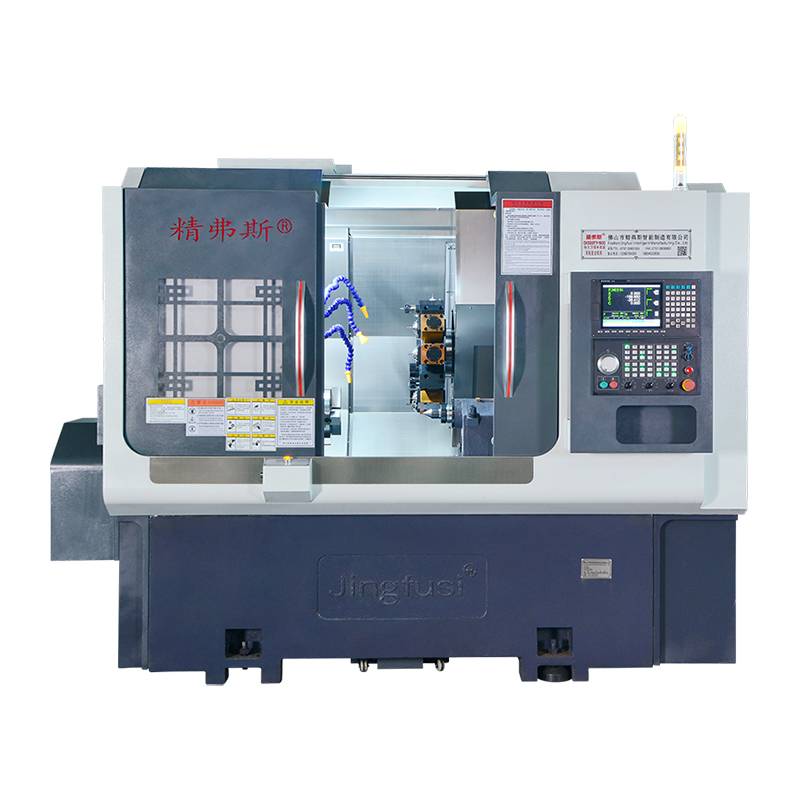

Sukant malimo kompozicinę tekinimo staklės mašiną

Aukštos kokybės „Jingfusi“ sukimo malimo kompozicinės tekinimo staklės aparatas įtraukia lanksčią verpstę, turinčią pagalbinį mechanizmą, kuris yra jo dizainas, padidindamas tvirtumą dalių apdorojimo metu. Tiesioginio įrankio pakeitimo sistema pašalina sudėtingų įrankių pakeitimo programų poreikį ir sumažina įrankių keitimo neveikimo laiką, todėl vartotojams efektyvus apdorojimas ir išlaidų taupymas. Šis novatoriškas dizainas ne tik pagerina bendrą mašinos stabilumą operacijų metu, bet ir supaprastina įrankių keitimo procesą, todėl apdirbimo darbo eiga yra efektyvesnė ir ekonomiškai naudingesnė vartotojams.

Modelis:CK52DTY

Siųsti užklausą

Prekės aprašymas

„Jingfusis“ tiekėjų sujungimo malimo kompozicinės tekinimo staklės aparatas be galo įtraukia posūkį, frezavimą, gręžimą, gręžimą, bakstelėjimą ir įvairias kitas funkcijas į vieną, universalų įrenginį. Gali būti, kad ši mašina yra ypač tinkama, kad būtų galima atlikti galutinį ir šoninį frezavimą, gręžimą, bakstelėjimą ir kompozicinį apdorojimą, kad būtų sudėtingos formos ir reikalaujama tikslių specifikacijų. Tai puikiai tinka tvarkant išsamius rotacinių dalių apdorojimo poreikius, užpildant visas ar daugumą reikalingų operacijų vienu spaustuku. Tai ne tik užtikrina išskirtinį tikslumą, bet ir padidina efektyvumą, galiausiai gali sumažinti apdirbimo procesą.

Pagrindinės frezavimo kompozicinės tekinimo staklės charakteristikos:

1.WELIDUOTAS SUSITIKIMAS su didele vidine erdve.

2. Aukšto tikslumo, savarankiškos verpstės struktūros ir greitos hidraulinės sukamosios sistemos, užtikrinančios aukščiausio lygio našumą, įtraukimas.

3. Garantuojant mašinų įrankio dideles spartus galimybes.

4. Persikrovos elektros energijos tiekimo nutraukimai dėl „Servo“ variklio vertės netikslumų.

Mašinos kelionės schema

Informacija apie produktą

Parametrų sąrašas

daiktas	Tekinimo staklės modelis	vienetas	CK52DTY	CK76DTY	CK46DTY
Apdorojimo apimtis	Maksimalus verpstės sukimosi skersmuo	mm	Ø 700
	Maksimalus išorinio apskritimo ilgis	mm	520
	Maksimalus strypo skersmuo	mm	Ø 55	Ø 72	Ø 45
Pagrindinė ašis	Maksimalus verpstės greitis	r/min	4200 (nustatymas 3500)	3200 (nustatymas 2000)	6000 (rinkinys 4500)
	Veleno galvos tipas		A2 - 6	A2 -8	A2 - 5
	Verpstė per skylę	mm	Ø 66	Ø 86	Ø 56
pašaras	X/z/y ašis maksimalus insultas	mm	260/500/± 60
	90 ° galios galvutė, einanti per veleno centrą	mm	30
	Maksimalus greitas x/z/y ašies judėjimas	m/mano	24 (16 nustatymas)/ 24 (16 nustatymas)/ 14 (8 nustatymas)
	X/z/y ašies varžtas	mm	40
	X/z/y ašies ritininis takelis	mm	35/45/35
Galios bokštelis	Maitinimo bokšto modelis (galios bokštelis)	Bmt	BMT55
	„Power Head Collet“	Yra	ER32
	Fiksuotas įrankio laikiklio dydis	mm	25x25
	Gręžinio laikiklio koto skersmuo	mm	Ø32
Elektros mašinos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	11kW/įvertinti 72Nm	15kW/įvertinta 98nm	7,5 kW/reitingas 47 nm
	X/z/y ašies variklio galia/sukimo momentas	Kw / nm	Yaskawa 2,9 kW /18.6nm，optional nauja karta3.1 kW /15 nm
	Bokštelio galios galvutės variklio galia/sukimo momentas	Kw / nm	Naujos kartos 3.1 kW/15 nm
	Didžiausias bokštelio galios variklio greitis	r/min	6000 (nustatymas 4000), bendras greitis ≤4000
	Maitinimo galvutės variklio galia/sukimo momentas	Kw / nm	3.1 kW/15 nm
	Bokštelio įrankio keičiamo variklio galios/sukimo momentas	Kw / nm	Naujos kartos1.0 kW /3.1nm
Uodegos	Uodegos taktas	mm	520
	Maksimalus hidraulinis uodegos smūgis	mm	100
	Uodegos viršutinė adatos kūgio skylės kūgis	Mk	Mohs 5#
	Maksimalus atstumas tarp antgalio ir Chucko	mm	690
kita	Veleno padėties nustatymo stabdžių įtaisas		Hidraulinė, pasirenkama programuojama
	Lovos polinkis	°	30 ° arba 15 °
	Staklių ilgis x plotis x aukštis	mm	2500x1680x1900
	Bendras visos mašinos svoris	Kg	5000 kg
	Bendra galia	kw	20
	Vidutinė energijos suvartojimas	Kw / h	3
