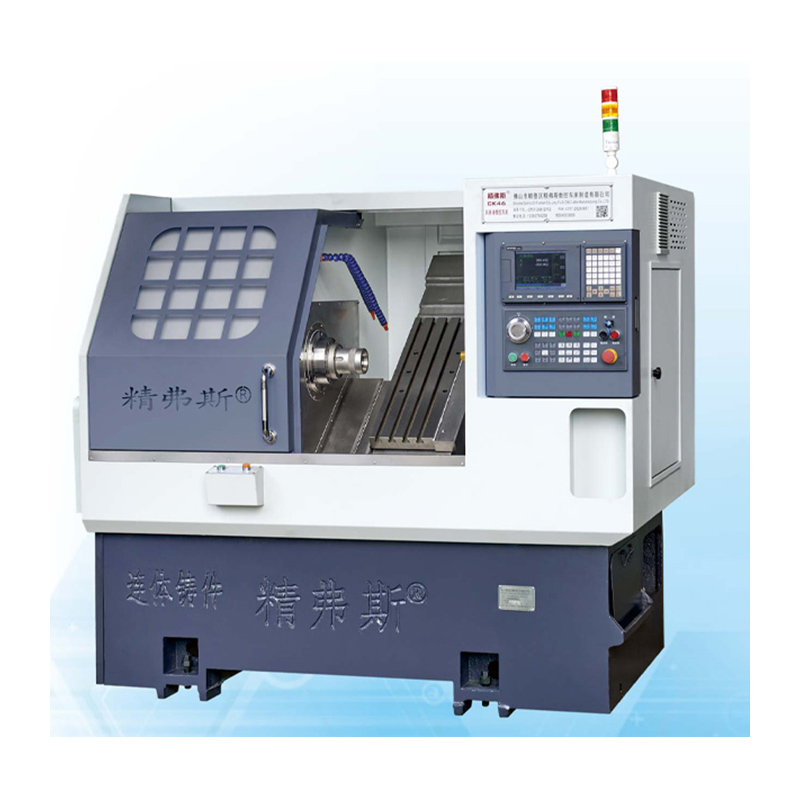

Posūkio malimo junginio CNC tekinimo staklės

Remiantis „Jingfusi®“ posūkio malimo junginio CNC tekinimo staklės aspektu, yra jos tvirta ir atspari konstrukcija. Tai užtikrina, kad, nepaisant reikliausio darbo krūvio, jis palaiko nenugalimą tikslumą ir nuoseklų našumą. Pasidomėjęs sunkiųjų lovų ir linijiniais kreipiamaisiais bėgeliais, ši mašina yra sukurta ilgaamžiškumui ir suteikia patikimų rezultatų, pranoksta visus lūkesčius.

Modelis:CK76DTY

Siųsti užklausą

Prekės aprašymas

Sudėtingos malimo junginio CNC tekinimo gamybos įvadas

Aukštos kokybės posūkio malimo junginio CNC tekinimo staklės, kurias tiekia „Jingfusi®“ gamintojas, yra pagrindinis tikslumo apdirbimo ir gamybos sprendimas.

Iš esmės, pagrindinė šio pažangiausio posūkio malimo CNC tekinimo staklės vertė yra neprilygstamas tikslumas, efektyvumas ir universalumas, kad būtų galima susidoroti su šiuolaikinių gamybos procesų griežtumais. Mūsų CNC „Mill-Turn“ tekinimo staklės naudoja pažangiausias technologijas, kad tiksliai ir greitai atliktų įvairias operacijas, tokias kaip posūkis, frezavimas, gręžimas ir bakstelėjimas.

Ne tik tai, kad posūkio malimo junginio CNC tekinimo staklės taip pat yra su greitaeigiu veleno varikliu, kad apdorojimo metu užtikrintų greitesnį ir tikslesnį pjovimo greitį. Ši savybė yra ypač kritiška atliekant sudėtingas apdirbimo užduotis, nes ji gali žymiai sutrumpinti gamybos ciklo laiką, išlaikant didelį tikslumą.

Be to, įmontuota šio staklės CNC valdymo sistema priima patogų vartotojui dizainą, todėl pradedantiesiems ir patyrusiems operatoriams yra lengva ir greita atlikti apdirbimo sąranką ir veikimą. Ši savybė daro idealų pasirinkimą dirbtuvėms, mažoms įmonėms ir net didelėms gamybos įmonėms.

Kitas posūkio malimo junginio CNC tekinimo staklės akcentas yra galingi apdorojimo galimybės. Dėl didelių sūpynių ant lovos ir dideliu atstumu tarp centrų jis gali lengvai tvarkyti įvairių dydžių ir formų ruošinius, kad atitiktų beveik visus apdirbimo poreikius.

Pasukimo malimo junginio CNC tekinimo parametrų sąrašas

daiktas	Tekinimo staklės modelis	vienetas	CK46DTY	CK52DTY
Apdorojimo apimtis	Maksimalus verpstės sukimosi skersmuo	mm	Ø 600
	Maksimalus išorinio apskritimo ilgis	mm	300
	Maksimalus strypo skersmuo	mm	Ø 45	Ø 55
Pagrindinė ašis	Maksimalus verpstės greitis	r/min	6000 (nustatymas 4500)	4200 (nustatymas 3500)

	Veleno galvos tipas		A2-5	A2-6
	Verpstė per skylę	mm	Ø 56	Ø 66
pašaras	X/z/y ašis maksimalus insultas	mm	800/400/± 60


	90 ° galios galvutė, einanti per veleno centrą	mm	60
	Maksimalus greitas x/z/y ašies judėjimas	m/mano	24 (18 nustatymas) / 24 (18 nustatymas) / 15 (12 nustatymas)
	X/z/y ašies varžtas	mm	32/32/32
	X/z/y ašies ritininis takelis	mm	35/35/35
Galios bokštelis	Maitinimo bokšto modelis (galios bokštelis)	Bmt	BMT45 ， pasirenkama BMT55

	„Power Head Collet“	Yra	ER25
	Fiksuotas įrankio laikiklio dydis	mm	25x25
	Gręžinio laikiklio koto skersmuo	mm	Ø25
Uodegos	Pagrindinis variklio galia/sukimo momentas	Kw / nm	7,5 kW/reitingas 47 nm	11kW/įvertinti 72Nm


	X/z/y ašies variklio galia/sukimo momentas	Kw / nm	Yaskawa 1.8kW/11.5n. Pasirenkamas naujos kartos 2,4 kW/reitingo 11,5 nm
	Didžiausias bokštelio galios variklio greitis	r/min	80000 ° (galios galvutė ≤7000 keitimas ， 90 ° galios galvutė ≤6000 pakeitimas)
	Maitinimo galvutės variklio galia/sukimo momentas	Kw / nm	8,5 kW/reitingas 16,5 nm
	Bokštelio įrankio keičiamo variklio galios/sukimo momentas	Kw / nm	Naujos kartos1.0 kW /3.1nm
kita	Veleno padėties nustatymo stabdžių įtaisas		Hidraulinis slėgis


	Lovos polinkis	°	35 °
	Staklių ilgis x plotis x aukštis	mm	2200x1500x1900
	Bendras visos mašinos svoris	Kg	3900 kg
	Bendra galia	kw	15
	Vidutinė energijos suvartojimas	Kw / h	3

Mušlinių įrankių tikslumas

Mašinos tikslumas, „Jingfus“ koeficiento standartas ：
Pagrindinis bandymo elementas	Scheminė schema	Gamyklos standartas


Veleno radialinis ritmas		Aptikti išorinio kūgio bėgimą	0.0035


X ašies pakartojimo padėtis		Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Z ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.003


Y ašies pakartojimo padėtis		Aptikkite pakartotinę padėtį y ašyje. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą.	0.004


C ašies pakartojimo padėtis		Nustatykite C ašies fiksuoto taško perkėlimą, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pakartotinį padėties nustatymą	20 lanko sekundžių


C ašies padėtis sukama		Nustatykite atsitiktinės padėties tikslumą C ašies tikslumu, pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, tada patikrinkite pakartotinius parametrus	72 lanko sekundės


Galios galvutės užspaudimo ritmas		Kūgio ritmas	0.015

Galios galvutės užspaudimo ritmas		Užrišdamas plakimą	0.01

Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas.
