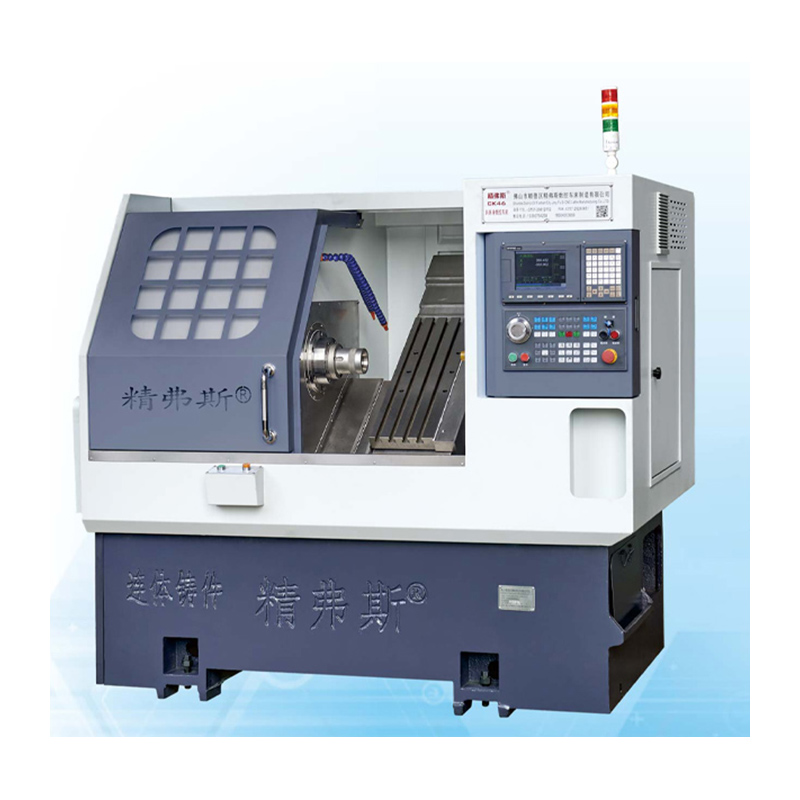

Galite būti tikri, kad iš mūsų nusipirksite Jingfusi® Turret Slant lovos CNC tekinimo mašiną. Tikimės su jumis bendradarbiauti, jei norite sužinoti daugiau, galite pasikonsultuoti jau dabar, mes jums atsakysime laiku!
Čia pateikiamos pagrindinės bokštelio nuožulnios lovos CNC tekinimo staklių savybės ir charakteristikos:
Nuožulnios lovos dizainas: kaip ir tradicinės nuožulnios lovos tekinimo staklės, ši mašina turi pasvirusią lovą. Nuožulni lova užtikrina didesnį standumą ir drožlių valdymą, užtikrina didesnį apdirbimo tikslumą ir paviršiaus apdailą.
Bokštelio įrankių sistema: Šios tekinimo staklės bokštelis leidžia greitai ir automatiškai pakeisti pjovimo įrankius. Bokšteliuose gali būti kelios įrankių stotys, paprastai išdėstytos apskritimu arba linijiniu būdu, o kiekvienoje stotelėje gali būti skirtingas pjovimo įrankis. Ši įrankių sistema palengvina sudėtingas apdirbimo operacijas nekeičiant įrankio rankiniu būdu.
Universalumas: bokštelio nuožulnios lovos CNC tekinimo staklės yra labai universalios staklės, galinčios atlikti įvairias tekinimo operacijas, tokias kaip tekinimas, apdirbimas, sriegimas, griovelių gręžimas, gręžimas ir frezavimas. Bokštelio įrankių stotys gali būti apkrautos įvairių tipų įrankiais, kad būtų galima atlikti įvairias apdirbimo užduotis.
Didelės spartos apdirbimas: dėl pasvirusio pagrindo konstrukcijos ir bokštelio įrankių sistemos šios mašinos yra tinkamos didelės spartos apdirbimo operacijoms, todėl padidėja našumas.
Tikslumas ir tikslumas: Turret nuožulnios lovos tekinimo staklės pasižymi dideliu tikslumu ir tikslumu dėl savo standžios konstrukcijos ir galimybės naudoti kelis pjovimo įrankius be pakartotinio kalibravimo.
Skiedrų valdymas: nuožulnus sluoksnis padeda efektyviai valdyti drožles ir pašalinti juos, sumažindama drožlių susidarymo ir įrankių pažeidimo riziką apdirbimo metu.
Automatikos integravimas: CNC tekinimo staklės gali būti integruotos su automatizavimo sistemomis ir robotiniais krautuvais, kad būtų galima apdirbti nepilotuojamą arba išjungtą apdirbimą, taip padidinant gamybos efektyvumą.
Medžiagų suderinamumas: šios mašinos gali apdirbti įvairias medžiagas, įskaitant metalus, plastikus ir kompozitus, todėl jos tinka įvairioms pramonės šakoms ir pritaikymams.
Sudėtingų dalių gamyba: įstrižos lovos ir bokštelio įrankių sistemos derinys leidžia tekinimo staklėms su įstrižais stakles idealiai pritaikyti sudėtingų dalių, turinčių daug funkcijų, gamybai.
Apibendrinant galima pasakyti, kad CNC tekinimo staklės su pasvirusiu bokšteliu siūlo ir pasvirusio lovos dizaino, ir bokštelio įrankių sistemos pranašumus. Dėl to gaunamas universalus, didelio tikslumo ir efektyvus apdirbimo sprendimas, kuris puikiai tinka įvairiems tekinimo ir frezavimo darbams tokiose pramonės šakose kaip aviacija, automobilių pramonė, medicinos prietaisų gamyba ir kt.
Mašinos kelionės diagrama
Produkto Aprašymas
Parametrų sąrašas
projektą |
vienetas |
CK46 |
CK52 |
CK76 |
Maksimalus posūkio ilgis |
mm |
350
|
Maksimalus apsisukimo skersmuo ant lovos |
mm |
Ø 500 |
Maksimalus riedlentės apsisukimo skersmuo |
mm |
Ø 160 |
Lovos pasvirimas |
°
|
35° |
Efektyvioji X/Z ašies eiga |
mm |
Skersmuo 1000/400 |
X/Z ašies varžtų specifikacijos |
mm |
32
|
X/Z ašies bėgių specifikacijos |
mm |
35
|
X/Z ašies variklio galia |
KW |
1.3
|
Maksimalus greitas X/Z ašies judėjimas |
m/min |
24
|
Staklių ilgis X plotis X aukštis |
mm |
2100x1580x1800 |
Bendras visos mašinos svoris |
KILOGRAMAS |
2600
|
Peilio numeris |
pataisyti |
8
|
Kvadratinis peilio dydis |
mm |
20x20 |
Apvalios skylės pjaustytuvo dydis |
mm |
Ø20 |
Bendra galia |
kw |
13
|
13
|
16
|
Vidutinis energijos suvartojimas |
kw/h |
2
|
2
|
2.5
|
pagrindinis velenas |
Veleno galinio paviršiaus forma |
|
A2-5 |
A2-6 |
A2-8 |
Maksimalus suklio greitis |
aps./min |
6000 (nustatyta į 4500) |
4200 (nustatyta į 3500) |
3200 (nustatyta į 2500) |
Veleno variklio galia |
KW |
7.5
|
7.5
|
11
|
Vardinis veleno variklio sukimo momentas |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Maksimalus strypo praėjimo skersmuo |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Staklių tikslumas
Mašinos tikslumas, Jingfus koeficiento standartas: |
Pagrindinis bandomasis elementas |
Schema |
Aptikimo metodas
|
Gamyklos standartas
|
Verpstės radialinis plakimas, |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--1-_229251.png)
|
Aptikti išorinio kūgio nutekėjimą |
0.0025
|
X ašies kartojimo padėtis |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--2---_301132.png)
|
Aptikti pasikartojančią X ašies padėtį. Pastaba: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, o tada nustatykite pasikartojančią padėties nustatymą. |
0.0025
|
Z ašies kartojimo padėtis |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--2-_946362.png)
|
Aptikti pasikartojančią padėtį Z ašyje. Pastaba: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, o tada nustatykite pasikartojančią padėties nustatymą. |
0.0025
|
Jei užsakovas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatomas sutarties sudarymo metu. Klientas turi išbandyti šią prekę tuo pačiu metu, kai pirmą kartą priima Jingfusi Factory. |
