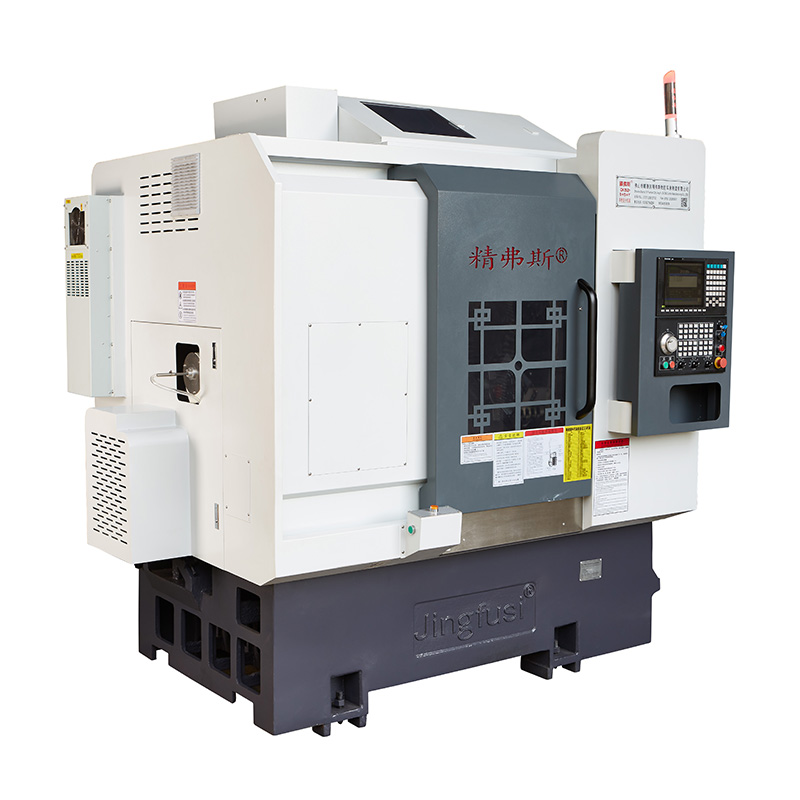

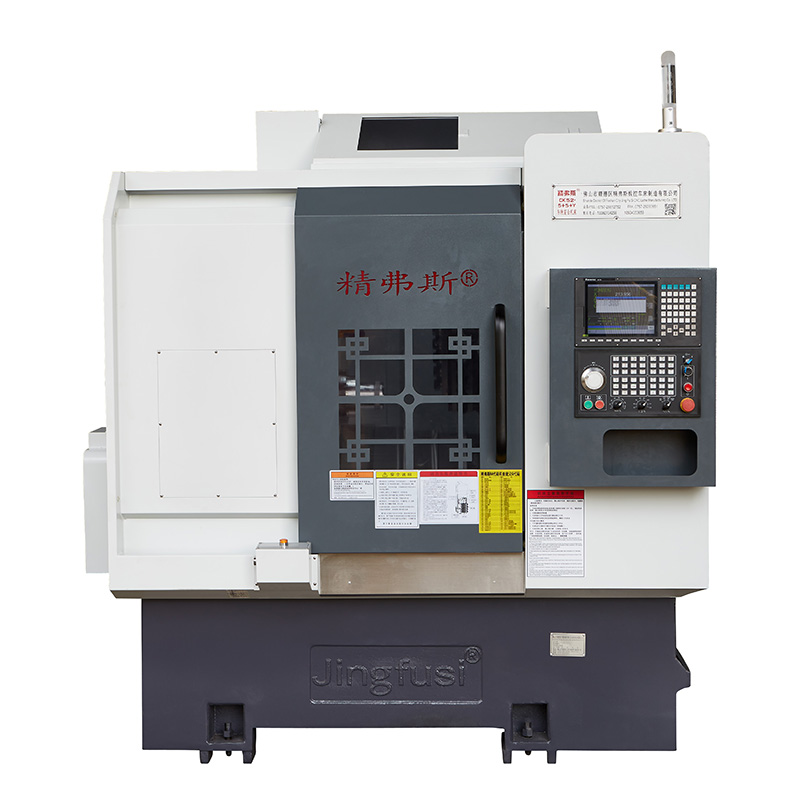

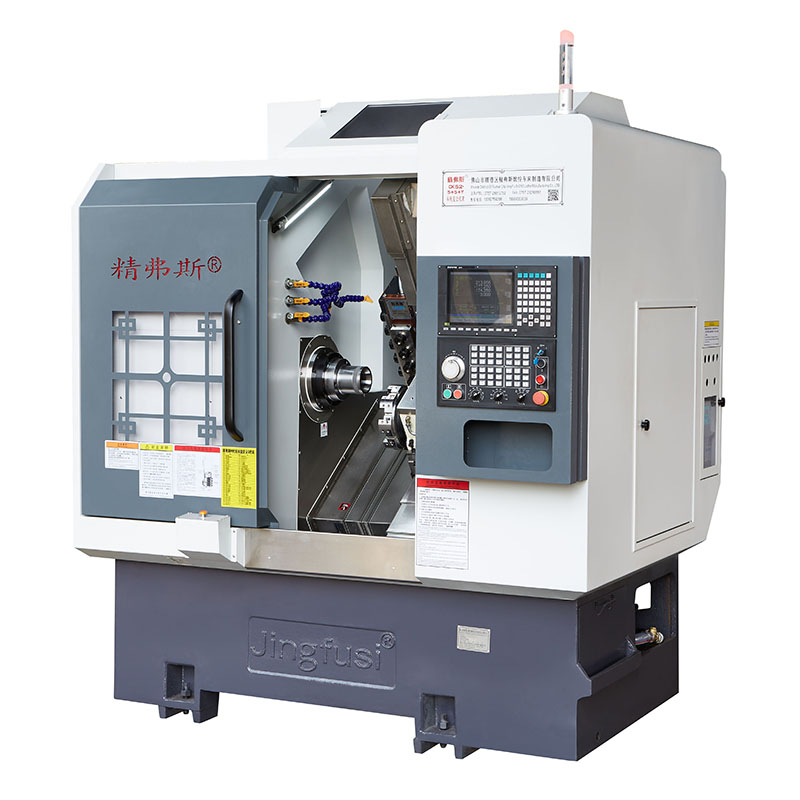

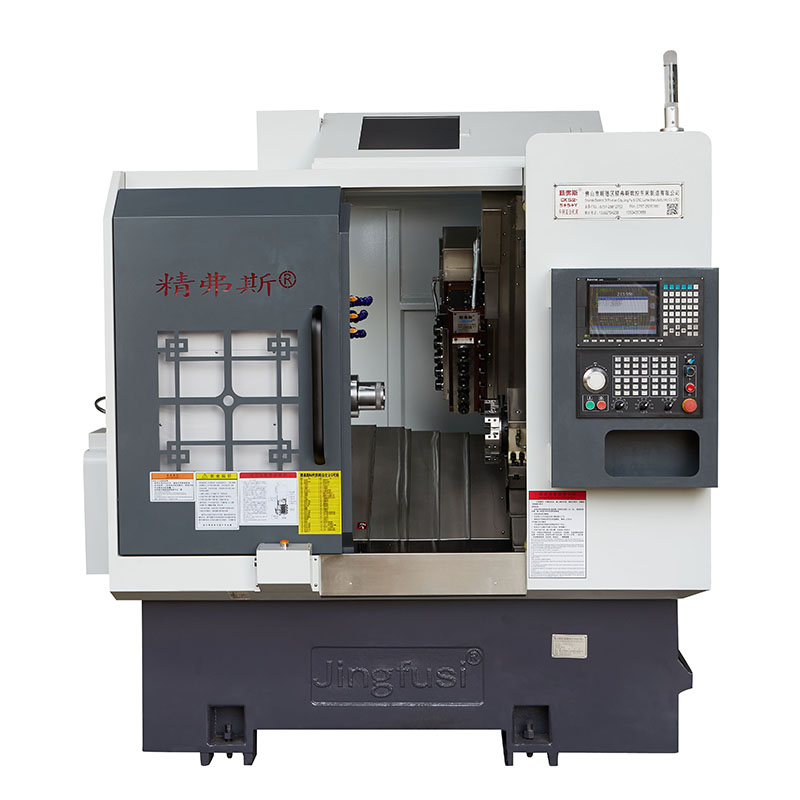

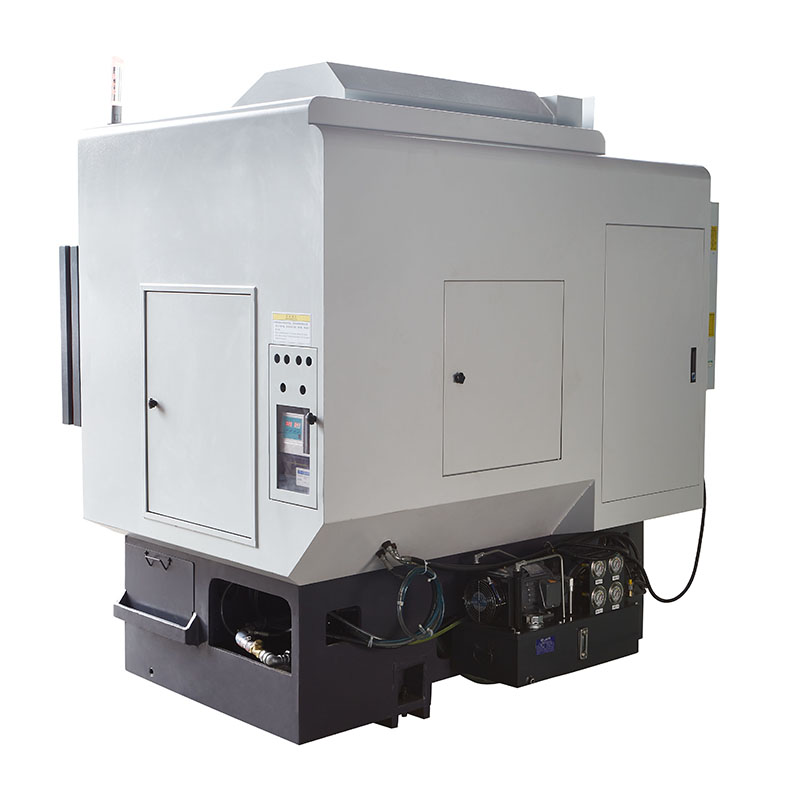

daiktas | turinys | vienetas | CK46-5+5+Y | CK52-5+5+Y |
Apdorojimo apimtis | Pasisupkite virš lovos | mm | Ø 500 | |
Maksimalus apsisukimo išorinio apskritimo ilgis | mm | 320 | ||
Maksimalus strypo skersmuo |
mm | Ø 45 | Ø 51 ~ 55 | |
pagrindinė ašis | Maksimalus suklio greitis | aps./min | 6000 (nustatyta į 4000) | 4500 (nustatyta į 3500) |
Veleno galvutės tipas |
|
A2-5 | A2-6 | |
Suklio kiaurymės skersmuo | mm | Ø 56 | Ø 66 | |
maitinti | X/Z/Y ašies maksimalus eiga | mm | 800/470/310 | |
Maksimalus greitas X/Z/Y ašies judėjimas | m/min | 24 (18 nustatymas) / 24 (18 nustatymas) / 15 (8 nustatymas) | ||
X/Z/Y ašies varžtinis strypas | mm | 32/32/25 | ||
X/Z/Y ašies bėgis | mm | 35/35/25 | ||
Peilio bokštas | Aštuonios stoties bokštelis | PCS | 8 stotys, gali būti komplektuojami su dvigubų skylių įrankių laikikliais, pasirinktinai su 12 stočių | |
Maitinimo galvutė | Elektrinio galvos įrankio laikymo forma |
|
ER25 | |
Maksimalus maitinimo galvutės greitis | aps./min | 6000 (nustatyta į 4000), paprastai gali būti naudojama apdoroti produktus nuo 4000 | ||
Maksimalus montavimo gręžimo ir frezavimo galvutės skersmuo | mm | Ø 16 | ||
Atstumas tarp galios galvutės veleno ir veleno | mm | 65 | ||
elektros mašinos | Pagrindinio variklio galia / sukimo momentas | KW/Nm | 7,5 KW / 47,75 NM, pasirinktinai 11 KW / 70,03 Nm plieninėms dalims, kurių apdorojimo pajėgumas yra 80 ir daugiau | |
X/Z/Y ašies variklio galia/sukimo momentas | KW/Nm | Yaskawa 1,8KW/11,5Nm. Pasirenkama naujos kartos 2,4 KW / vardinis 11,5 Nm | ||
X/Z galios galvutės variklio galia/sukimo momentas | KW/Nm | 2,4 KW / 11,5 NM | ||
Didžiausias galios galvos variklio greitis | aps./min | 5000 | ||
kitas | Veleno padėties nustatymo stabdžių įtaisas |
|
hidraulinis slėgis | |
Lovos polinkis | ° | 35° | ||
Peilio stalo plokštės ilgis X plotis | mm | 700x290 | ||
Staklių ilgis X plotis X aukštis | mm | 2200x1580x2000 | ||
Bendras visos mašinos svoris | KILOGRAMAS | 3430 | ||
Bendra galia | kw | 13 | ||
Vidutinis energijos suvartojimas | kw/h | 2 |
Mašinos tikslumas, Jingfus koeficiento standartas: | ||||||||
Pagrindinis bandomasis elementas | Schema | Gamyklos standartas | ||||||
Verpstės radialinis plakimas | Aptikti išorinio kūgio nutekėjimą | 0.0035 | ||||||
X ašies kartojimo padėtis | Aptikti pasikartojančią X ašies padėtį. Pastaba: Pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, o tada nustatykite pasikartojančią padėties nustatymą. | 0.003 | ||||||
Z ašies kartojimo padėtis |
|
Aptikti pasikartojančią padėtį Z ašyje. Pastaba: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, o tada nustatykite pasikartojančią padėties nustatymą. | 0.003 | |||||
Y ašies kartojimo padėtis | Aptikti pasikartojančią padėtį Y ašyje. Pastaba: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, o tada nustatykite pasikartojančią padėties nustatymą. | 0.004 | ||||||
C ašies kartojimo padėtis | Nustatykite C ašies fiksuoto taško perkėlimą, atkreipkite dėmesį: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio paklaidą, o tada aptikkite pasikartojantį padėties nustatymą | 20 lanko sekundžių | ||||||
C ašies padėtis sukamoji | Nustatykite atsitiktinį C ašies padėties tikslumą, atkreipkite dėmesį: pirmiausia numatykite apie 50 kartų, kad kompensuotumėte šalto ir karšto variklio klaidas, tada patikrinkite pakartotinius nustatymus. | 72 lanko sekundės | ||||||
Maitinimo galvutės suspaudimo plakimas | Kūgio plakimas | 0.015 | ||||||
Maitinimo galvutės suspaudimo plakimas |
|
Suspaudimo plakimas | 0.01 | |||||
Jei užsakovas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatomas sutarties sudarymo metu. Klientas turi išbandyti šią prekę tuo pačiu metu, kai pirmą kartą priima Jingfusi Factory. | ||||||||
