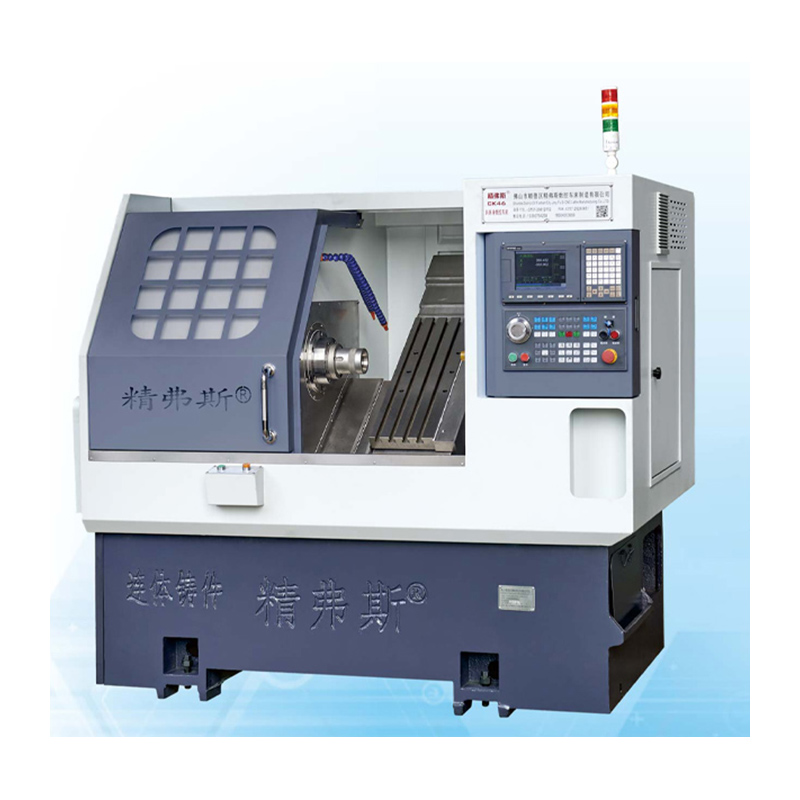

„Jingfusi® CNC“ pasvirusios lovos tekinimo staklės daugiausia naudojama automobilių dalyse, santechnikos vožtuvuose, formose ir kitose pramonės šakose. Jis taip pat tinka velenų, diskų ir kitų dalių su sudėtingais dydžiais, įvairių dydžių ir aukšto tikslumo reikalavimų perdirbimui. Jis gali automatiškai atlikti vidinių ir išorinių apskritimų, griovelių, kūgių, sferinių paviršių, įvairių metrinių ir colių sriegių bei kitų sukamųjų korpusų ir kitų sukamųjų korpusų lusto apdorojimą. Visi liejiniai yra pagaminti iš dervos smėlio, kuris buvo gydomas senėjančiu ir turi gerą stabilumą, didelį stiprumą ir gerą tikslumo sulaikymą.
projektas | vienetas | CK46 | CK52 | CK76 | |
Maksimalus posūkio ilgis | mm | 350 | |||
Maksimalus pasukimo skersmuo ant lovos | mm | Ø 500 | |||
Maksimalus riedlentelio posūkio skersmuo | mm | Ø 160 | |||
Lovos polinkis | ° | 35 ° | |||
Efektyvi x/z ašies kelionė | mm | 1000/400 skersmuo | |||
X/z ašies varžto specifikacijos | mm | 32 | |||
X/z ašies geležinkelio specifikacijos | mm | 35 | |||
X/z ašies variklio galia | Kw | 1.3 | |||
Maksimalus greitas x/z ašies judėjimas | m/mano | 24 | |||
Staklių ilgis x plotis x aukštis | mm | 2100x1580x1800 | |||
Bendras visos mašinos svoris | Kg | 2600 | |||
Peilio numeris | ištaisyti | 8 | |||
Kvadratinio peilio dydis | mm | 20x20 | |||
Apvalios skylės pjaustytuvo dydis | mm | Ø20 | |||
Bendra galia | kw | 13 | 13 | 16 | |
Vidutinė energijos suvartojimas | Kw / h | 2 | 2 | 2.5 | |
Pagrindinis velenas | Verplio galo veido forma |
|
A2-5 | A2-6 | A2 -8 |
Maksimalus verpstės greitis | r/min | 6000 (nustatytas 4500) | 4200 (nustatytas 3500) | 3200 (nustatytas iki 2500) | |
Verpstės variklio galia | Kw | 7.5 | 7.5 | 11 | |
Vertės vertės sukimo variklio sukimo momentas | Nm | 47,8 nm | 47,8 nm | 72 nm | |
Maksimalus strypo perdavimo skersmuo | mm | Ø 45 | Ø 51 | Ø 75 |
Mašinos tikslumas, „Jingfus“ koeficiento standartas : | ||||
Pagrindinis bandymo elementas | Scheminė schema | Aptikimo metodas |
Gamyklos standartas |
|
Verplio radialinis ritmas, |
![]() |
Aptikti išorinio kūgio bėgimą | 0.0025 | |
X ašies pakartojimo padėtis |
![]() |
Nustatykite pakartotinį x ašies padėtį. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą. | 0.0025 | |
Z ašies pakartojimo padėtis |
![]() |
Aptikkite pakartotinę padėtį ant z ašies. Pastaba: pirmiausia numatykite maždaug 50 kartų, kad kompensuotumėte šalto variklio ir karšto variklio paklaidą, o tada nustatykite pakartotinį padėties nustatymą. | 0.0025 | |
Jei klientas nori išbandyti X/Z/Y ašies ISO arba VD1 tikslumą, jis turi būti nustatytas sutarties rašymo metu. Klientas privalo išbandyti šį elementą tuo pačiu metu, kai pradinis „Jingfusi“ gamyklos priėmimas. | ||||
