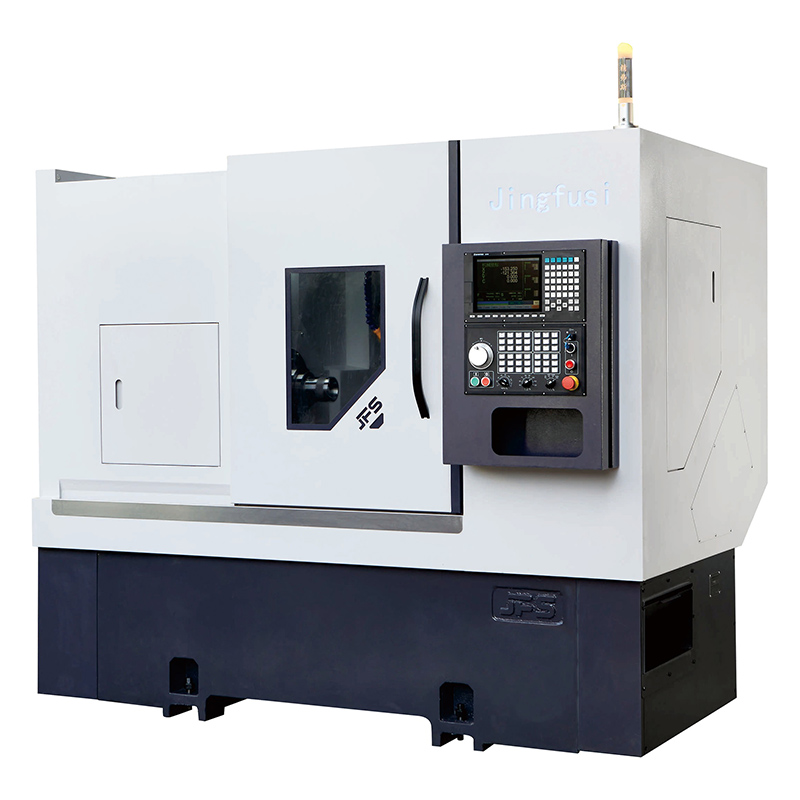

Power Turret CNC tekinimo staklės CK46 52DTY

Mūsų „Power Turret“ CNC tekinimo staklės CK46 52DTY iš Jingfusi gamyklos turi dvigubą galios galvutę ir didelį greitį, be pavarų dėžę, užtikrinančią stabilų apdirbimą, lankstų dviejų takų lustų pašalinimą ir ilgą mašinos tarnavimo laiką. Norėdami gauti daugiau informacijos, susisiekite su mumis.

Modelis:CK46/52DTY

Siųsti užklausą

Prekės aprašymas

Kaip gamintojas, Jingfusi tiekia aukštos kokybės Power Turret CNC tekinimo stakles CK46 52DTY.

Produkto funkcija

Remiantis visiškai nuoseklios konfigūracijos prielaida, liejimo struktūra, senėjimo apdorojimas ir surinkimo tikslumas, virtuali Y ašis ir vertikali Y ašis turi savų pranašumų: virtuali Y ašis yra standesnė, o apvalumo reguliavimas yra patogesnis; vertikali Y ašis yra lankstesnė eigos išplėtimui, o apdirbto ruošinio paviršiaus apdaila taip pat yra geresnė. Tuo pačiu metu programavimo operacija yra paprastesnė nei virtuali Y ašis.

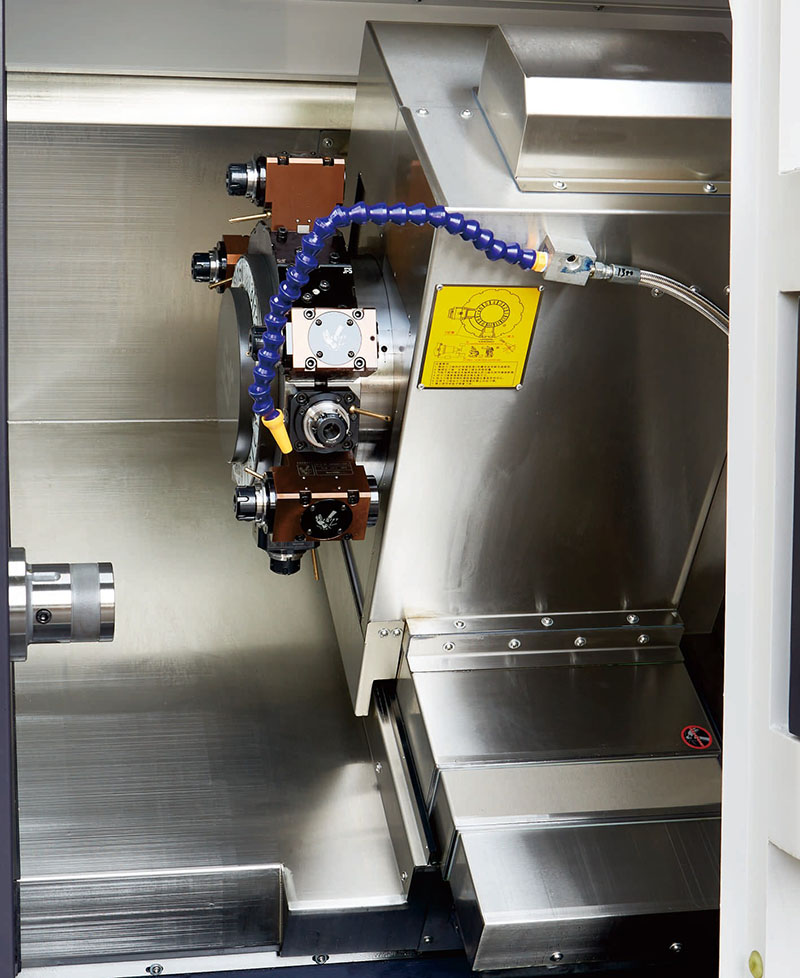

Be to, įranga taip pat turi šiuos praktinius akcentus: 0° galios galvutė gali pasiekti stabilų 8000 aps./min., 90° galios galvutės vardinį darbinį greitį 6500 aps./min.; Įrankio laikiklis priima bepavarų modulių transmisijos konstrukciją, pašalindamas šilumos šaltinio įtaką nuo šaknies, o tai gali veiksmingai užtikrinti apdirbimo tikslumą; yra integruotos frezavimo ir tekinimo funkcijos, kurios gali lengvai patenkinti sudėtingų medžiagų, tokių kaip nerūdijantis plienas, titano lydinys ir anglinis plienas, apdirbimo reikalavimus; Skiedrų šalinimo sistema turi integruotą šoninio ir nugaros dizaino dizainą, lankstų montavimo režimą, gali būti savavališkai parenkama pagal faktines darbo sąlygas.

Be to, visos mašinų liejinės yra atkaitinamos, sendinamos vibracijos ir kiti daugiakanaliai senėjimo procesai, kurie gali ne tik užtikrinti ilgalaikio apdorojimo proceso stabilumą, bet ir veiksmingai pratęsti įrangos tarnavimo laiką.

Pagrindinė specifikacija

Tekinimo staklių modelis		vienetas	CK52DTYW-500	CK76DTYW-500	Remart
Apdorojimo pajėgumas	Maksimalus sūpynės skersmuo virš lovos	mm	0700	Ø230
	Maksimalus sukimosi skersmuo	mm	0230	Ø230
	Maksimalus posūkio ilgis	mm	500	500
Verpstė	veleno hidraulinis griebtuvas	in	8"	10"
	Veleno centro aukštis nuo žemės	mm	1150	1150
	Verpstės nosis		A2-6	A2-8
	Veleno angos skersmuo	mm	66 klausimas	086
	Maksimalus strypo skersmuo	mm	Ø51	072
	Maksimalus suklio greitis	aps./min	4000	2000
	Veleno variklio galia / sukimo momentas	Valikuline konfiguratsioon O	11Kw/72N.m	15Kw/143N.m	Pasirenkama integruota 11kW/60Nm/ pasirenkama integruota 22kW/170Nm
Galios bokštelis	Maitinimo bokštelio modelis	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Taivano GPM servovaromas bokštelis, anksčiau vokiškas SAUTER prekės ženklas.
	Bokštelio variklio galia / sukimo momentas	Valikuline konfiguratsioon O	5,7Kw/18N.m arba 3,1KW/15Nm	5,7Kw/18N.m arba 3,1KW/15Nm
	Galia iki maksimalaus greičio	r/mm	5000	5000	° gali veikti esant 8000 aps./min., o 90 ° gali būti 6500 aps./min.
X/Z/Y ašies padavimas	×Z ašis Maks.greitas greitis	m/mano	24	24
	Yaxis Max.greitas važiavimo greitis	m/mano	15	15
	X/Z/Y ašies variklio galia/sukimo momentas	Valikuline konfiguratsioon O	YASKAWAI 29KW/186Nm arba SYTEC 3.1KW/15Nm	YASKAWA 29KW/186Nm arba SYMTEC 3.1KW/15Nm
	XZY-xis C3 klasės rutuliniai sraigtai	-	40/40/40	40/40/40
	XZY ašies rller kreipiamieji bėgiai	-	35/45/35	35/45/35
	Xaxis efektyvi kelionė	mm	250	250
	Z ašies efektyvi eiga	mm	500	500
	Y ašies efektyvi eiga	mm	112 (± 56)	112 (± 56)
	Bmaesthogh	mm	50	50	70 centro didelio galingumo įrankių laikiklio pagrindu
Tailstock	Tailstock kelionė	mm	520	520	užprogramuota galūnė
Tailstock	Išmetimo kaiščio kūginė anga	32/32/40	pirmadienis 5#	pirmadienis 5#
Įrangos specifikacijos	Mašinos grynasis svoris	kg	4500	4600
	Bendra mašinos galia	KW	26	30
	Mašina L × P × A	mm	2500 × 1680 × 1900	2500 × 1680 × 1900

Staklės nuolatos optimizuojamos; aukščiau nurodytus parametrus žr. faktiniuose staklių duomenyse.

Neprivalomi elementai

Konfigūracijos elementas		CK52DTYW-500	CK76DTYW-500
Spindli ava läbimõõt	Mechaninis velenas	●	●
Spindli ava läbimõõt	Elektrinis velenas	O	O
valdiklis	SYNTEC valdiklis	●	●
valdiklis	FANUC valdiklis	O	O
Tiekimo ašis	2600x2050x2040	●	●
Tiekimo ašis	SYNTEC	O	O
nuplaukite	BMT55 galios bokštelis	●	●
nuplaukite	BMT55 galios bokštelis	一	O
Tailstock	Morse Nr. 5	O	O
Suspaudimas	Patraukite spaustuką atgal	●	●
Suspaudimas	Chuck	O	O
Pagalbinė įranga	Dalių surinkimo įrenginys	O	O
	Maitinimo įrenginys	O	O
	Skiedrų konvejeris	O	O
	Automatizuotas robotas	O	O
	Alyvos rūko separatorius	O	O
